   2.1  “体测仪”——快速适配的桥梁监测传输终端

为了能够及时准确地知道桥梁的健康状态，需要给桥梁安装一套“体测仪”——传感器。利用系统可以及早发现桥梁的一些问题，对出现的问题进行持续跟踪观测。航天检测自主研发了桥梁无线采集终端，采用标准协议连接，能方便快捷的连接各种监测传感器。

2.1.1  传感器

桥梁监测云系统的传感器，作为整个系统的根基，直接感知桥梁结构参数的变化，由传感器传送至数据采集终端。在监测项目中根据监测参数配套传感器是监测方案是否有效和完善的基础，传感器的安装布置、选择和匹配结构参数非常关键。

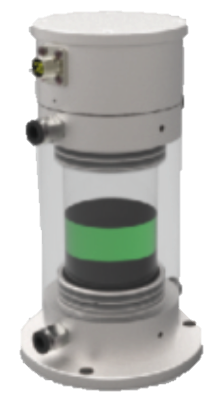

非接触式静力水准仪

安装于结构物表面，可应

用于桥梁、隧道、建筑物、

大坝、管廊、基坑等结构

物沉降监测。



应变计

     用于监测混凝土及钢结构

     的应力应变测量，通过混

     凝土结构或钢材的弹性模

     量可计算出结构的应力。



固定式测斜仪



      通过不锈钢连接杆与滑轮组

      件连接后，安装在带导槽的

      测斜管中与测斜管一起移动，

      主要监测结构的倾斜、水平

      位移。



左右滑动查看更多

三轴测振仪（加速度计)

采用MEMS芯片，测量三

个方向的加速度信号，内

置FFT频域分析功能，智

能判断振动基频、增幅等

振动特性。



风速，风向仪

无线地磁监测器

        监测道路上每一条车道的车

        头时距、占用时间、车速及

        车流量等交通基础数据。



左右滑动查看更多

倾角测量仪

安装于结构物表面，可应

用于边坡、桥梁、建筑物

管廊、隧道、大坝等结构

物倾斜监测。



压差式沉降仪

    采用压差式原理，既可实

    现短期沉降的实时测量，

    又可实现微小沉降的有效

    长期测量。



裂缝计

  可应用于边坡、桥梁、基

  坑、管廊、隧道、等结构

  物的裂缝宽度变化监测。

左右滑动查看更多

图像二维测量仪

应用于边坡、基坑、建筑

物、桥梁等结构物的表基

二维位移监测，支持动态

监测。



2.1.2  数字采集终端

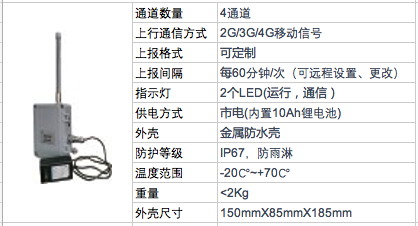

航天检测自主研发的桥梁无线采集终端，桥梁物联网网关和桥梁无线采集终端可采用电池独立供电、外接市电或太阳能和电池混合供电等多种供电方式。同时，桥梁物联网网关支持多种数据输出方式，包括：NB-IoT、4G/GPRS、有线连接等，可适应各种桥梁监测的场景。

（1）市电版4g数据采集终端

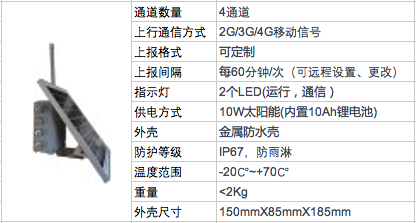

（2）太阳能供电版4g数据采集终端

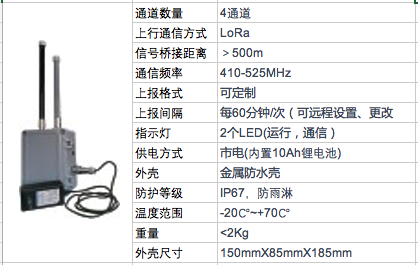

（3）LoRa版数字采集终端

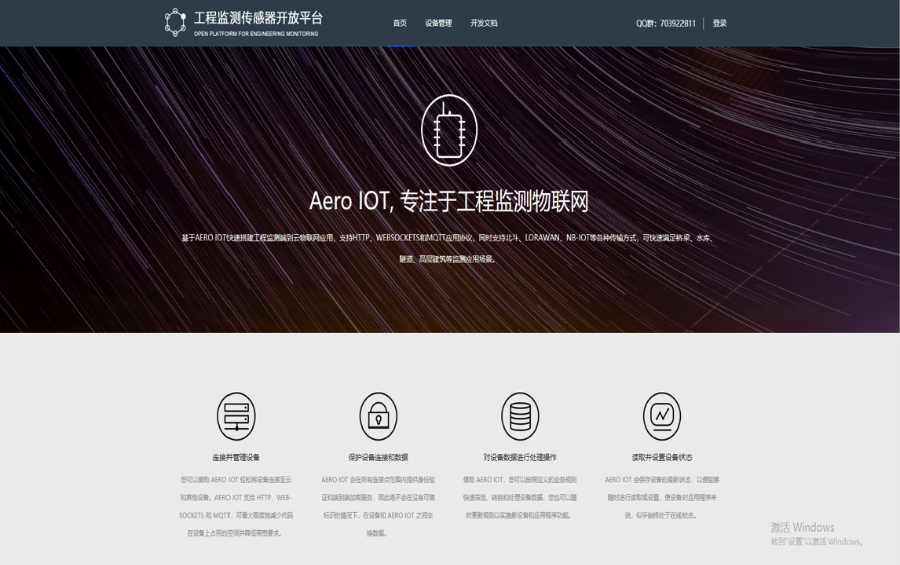

2.2  “系统大脑”——面向工程领域的物联网

2.3  “体检报告”——桥梁工程分析

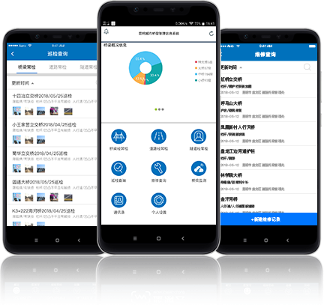

“体检报告”的获取，主要访问方式有网页浏览器方式和移动客户端方式。

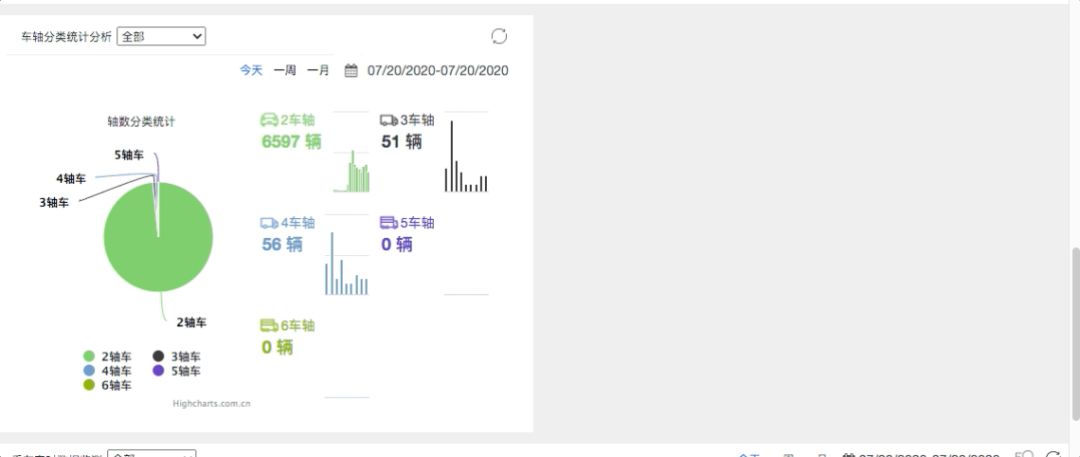

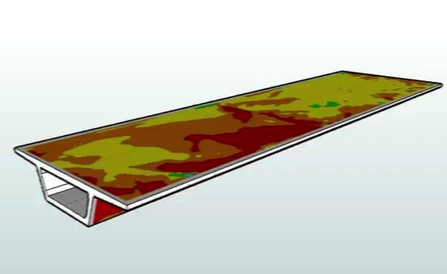

结果包括：挠度分析、车速统计、位移趋势分析、在线车辆荷载分析等。内置常用滤波、规则引擎集成。桥梁CT检测、定检数据集成挠度趋势动画分析、应力热力图、桥梁频率分析图，BIM技术，3D 桥梁模型图。

友好的交互式图形界面为用户提供最直观的数据展示，推动桥梁大数据分析。

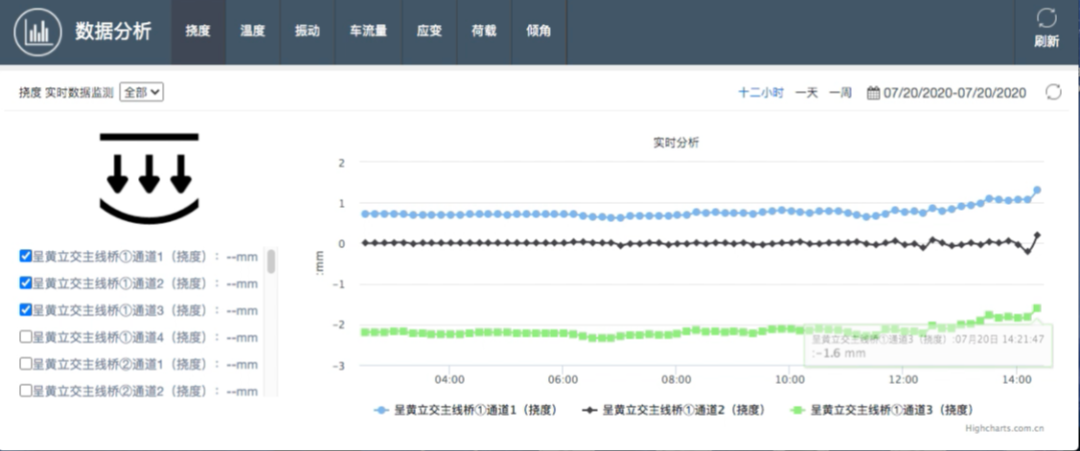

                                          挠度分析▼

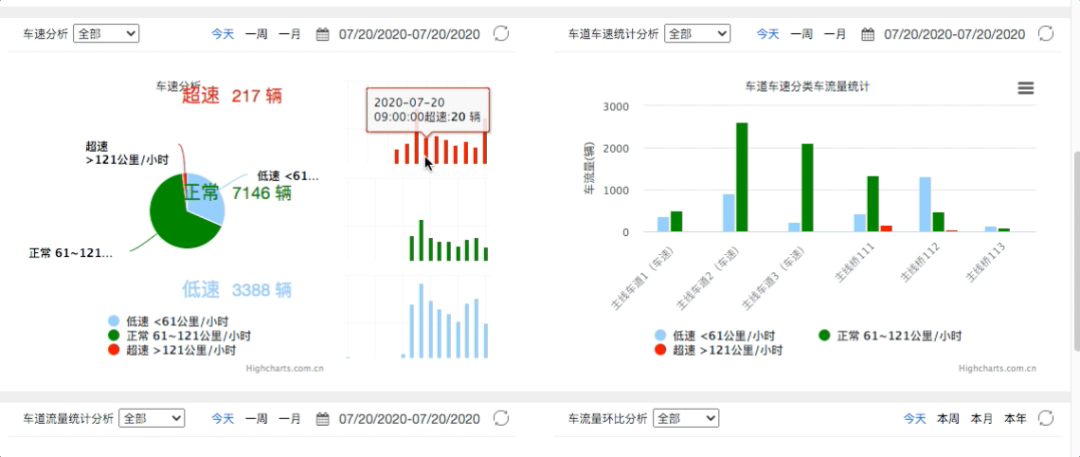

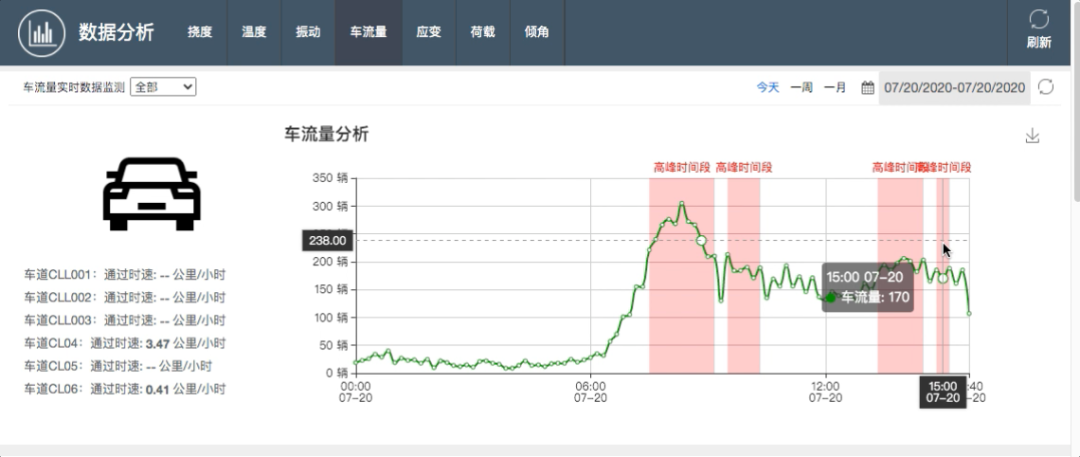

车速统计▼





位移趋势分析▼

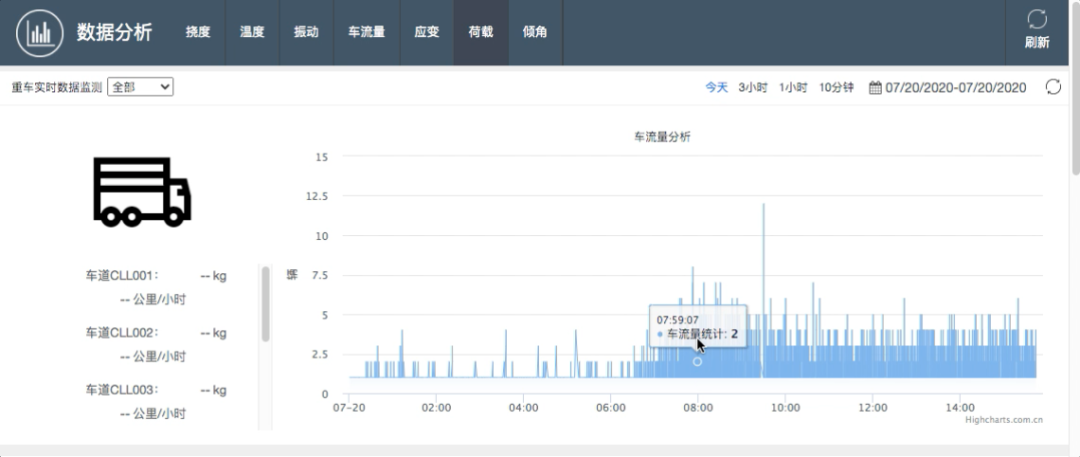

车辆荷载分析▼

定检，经常性巡检集成▼

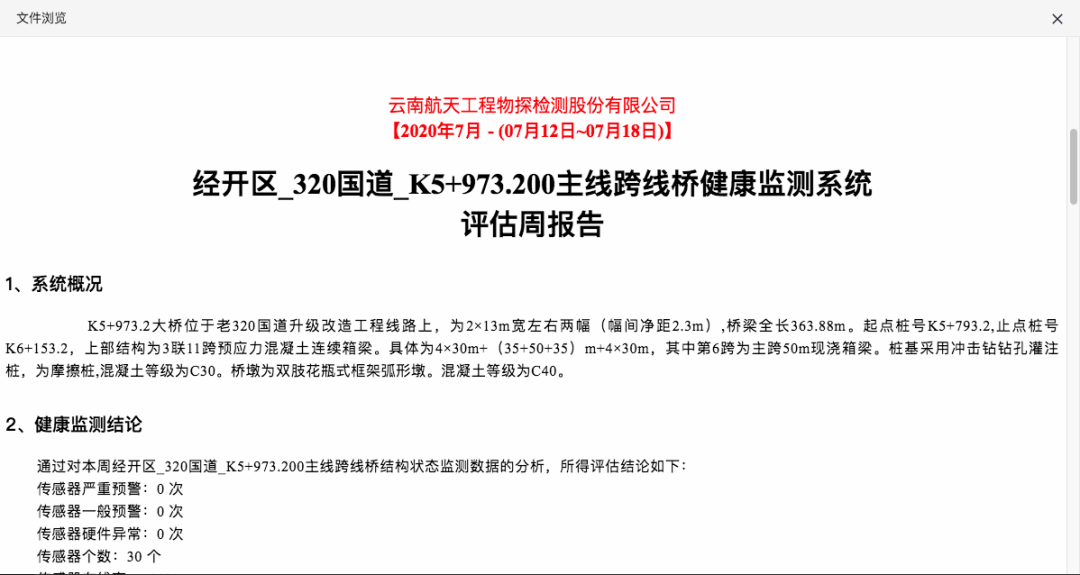

周报，月报自动生成▼

桥梁CT集成▼

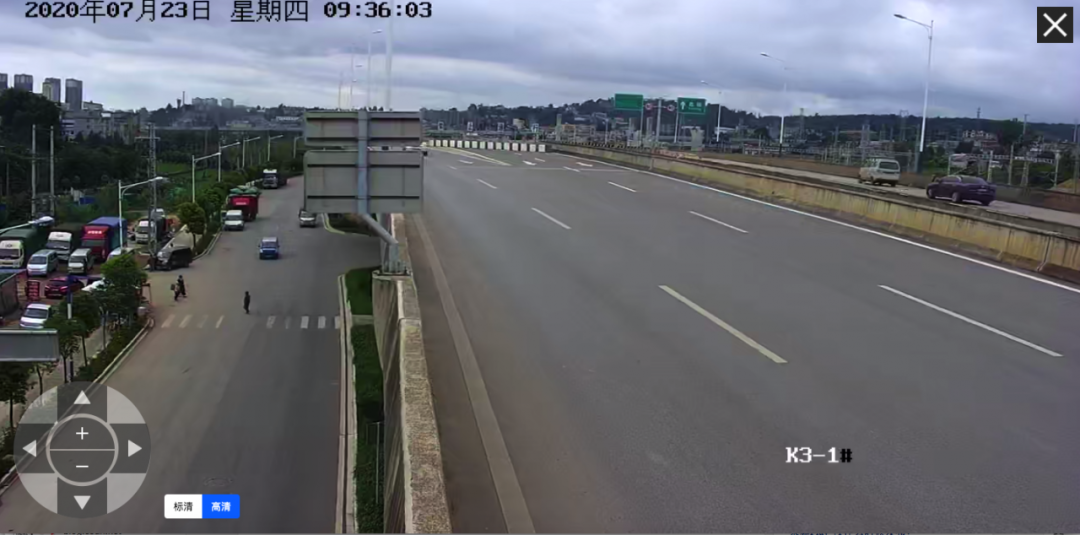

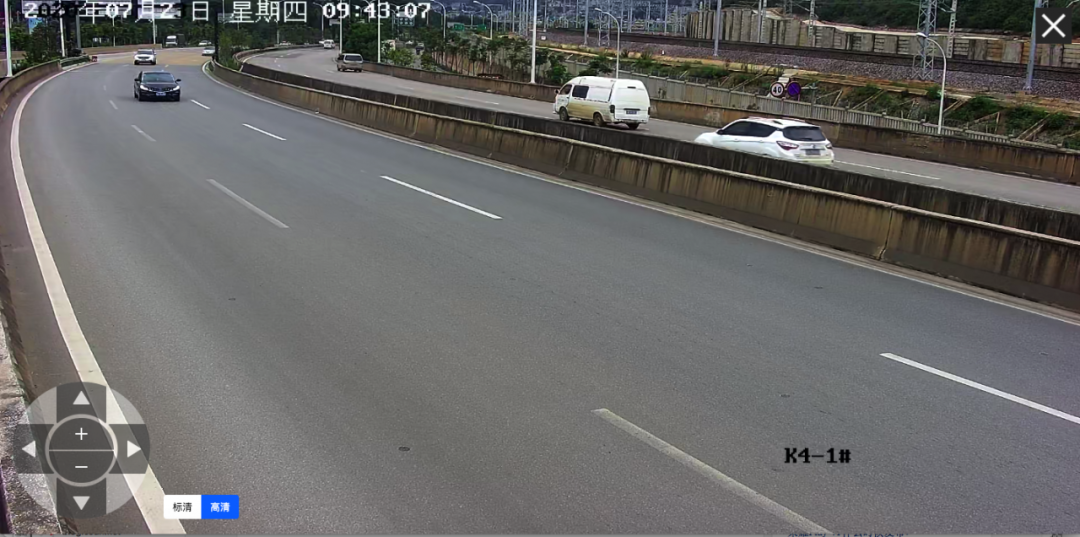

视频集成▼

手机，微信端支持▼

2.4  灵活的组件配置

          (1) 桥梁自定义结构
(2) 挠度变化配置

                           (3) 功能面版配置

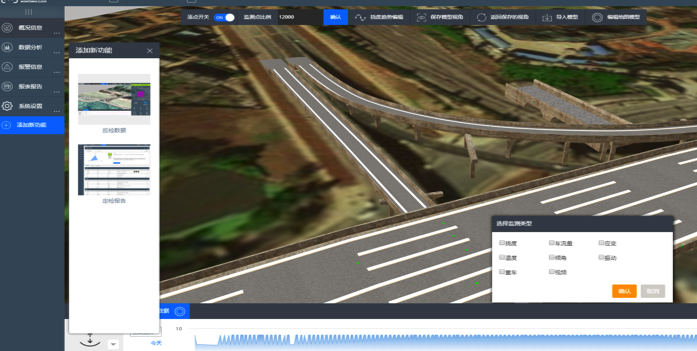

                    (4) 自定义布点，功能菜单配置

建于1999年的小菜园立交桥已在役近二十年，逐渐出现桥面沥青混凝土铺装缝隙、桥体防撞护墙存在一定的损耗、桥梁下部结构有部分损耗等问题。上级主管单位非常重视目前在役桥梁的安全运行情况，因此委托我司对该桥进行日常监测及相关数据采集工作。

系统建设基于大数据和地理信息系统的公共工程安全监测平台。实现公共工程基础数据、病害结构数据、视频数据、设计文件等数据的统一存储。通过地理信息系统和三维精细建模实现从宏观的一张图展现到微观的精细展现。

同时，基于物联网技术的专项监测子系统。针对桥梁、水库、边坡等公共工程，实现实时数据采集和预警分析功能，帮助管理者发现隐患并进行预警，并根据问题的预警级别进行专项复查和修复，形成监测->发现问题->专项处理的业务闭环。

此外，通过传感器实时监测，并通过分析技术进行预警，还需要专项检测和定期检查等手段进行确认并上报相关应急部门，提前组织抢险避灾工作。

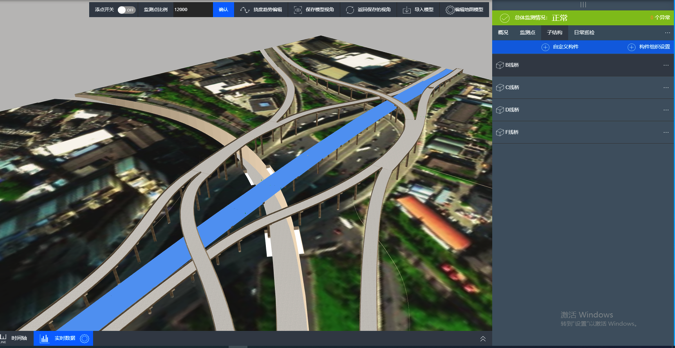

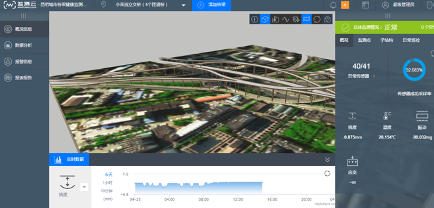

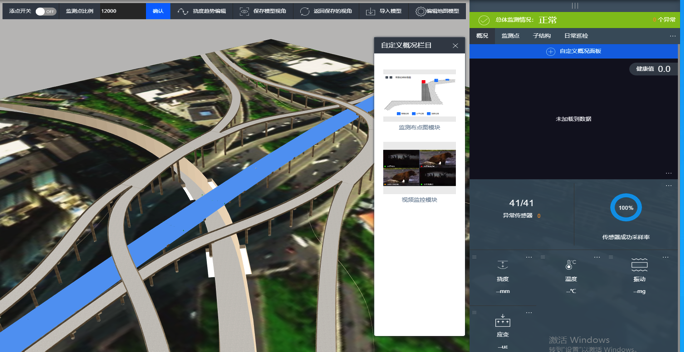

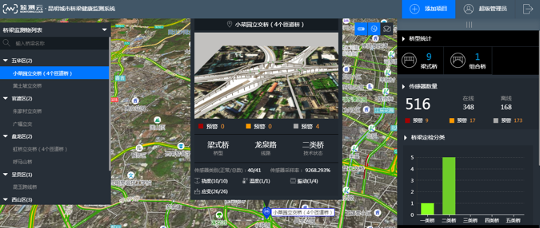

(1)  昆明城市桥梁健康监测系统小菜园立交桥可视化主界面展示

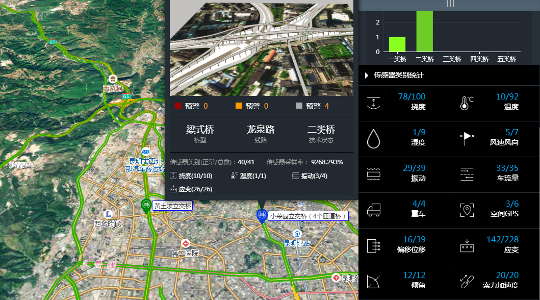

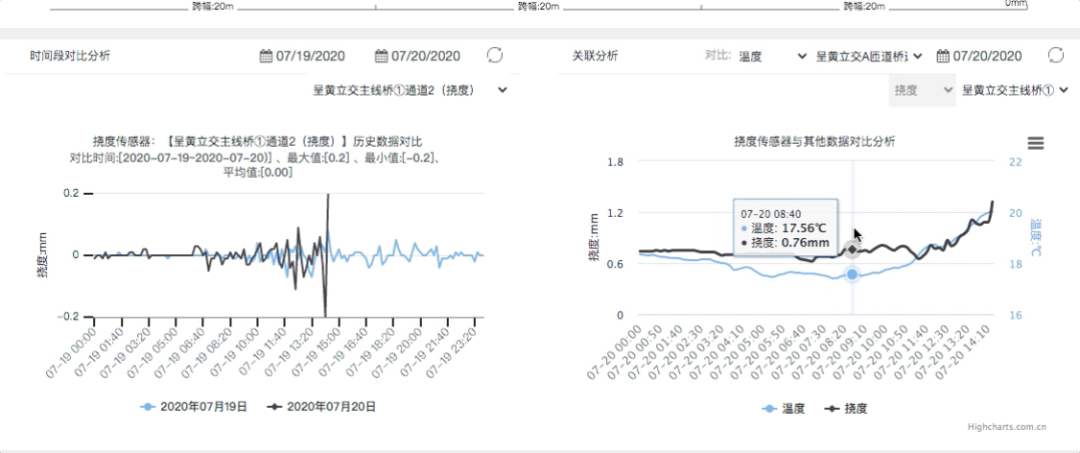

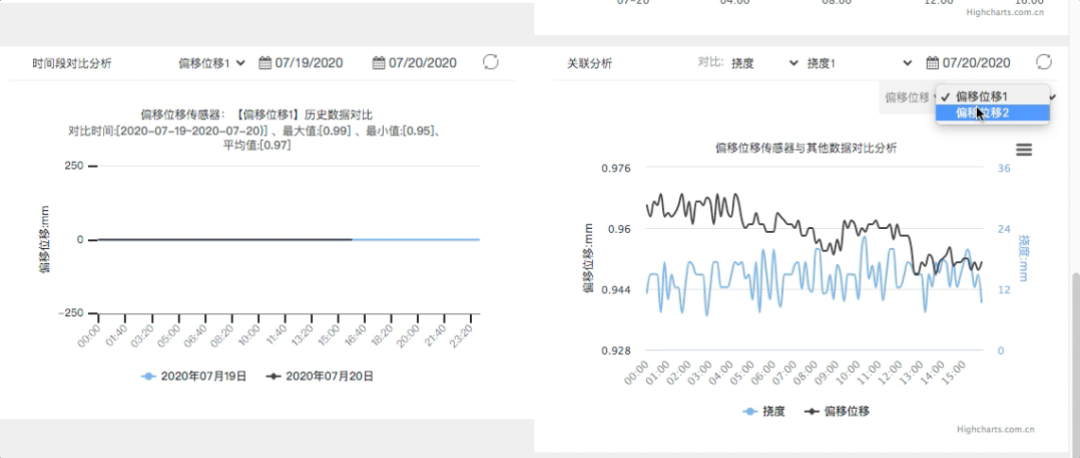

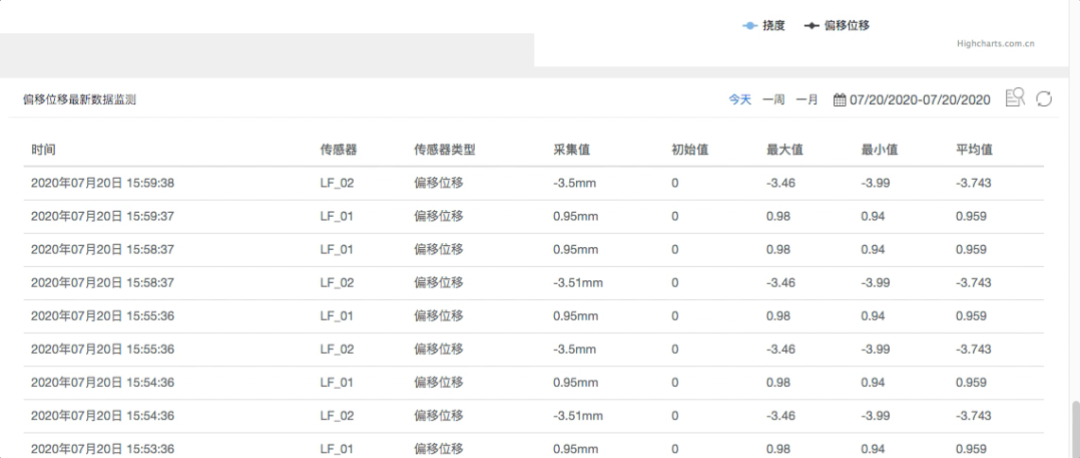

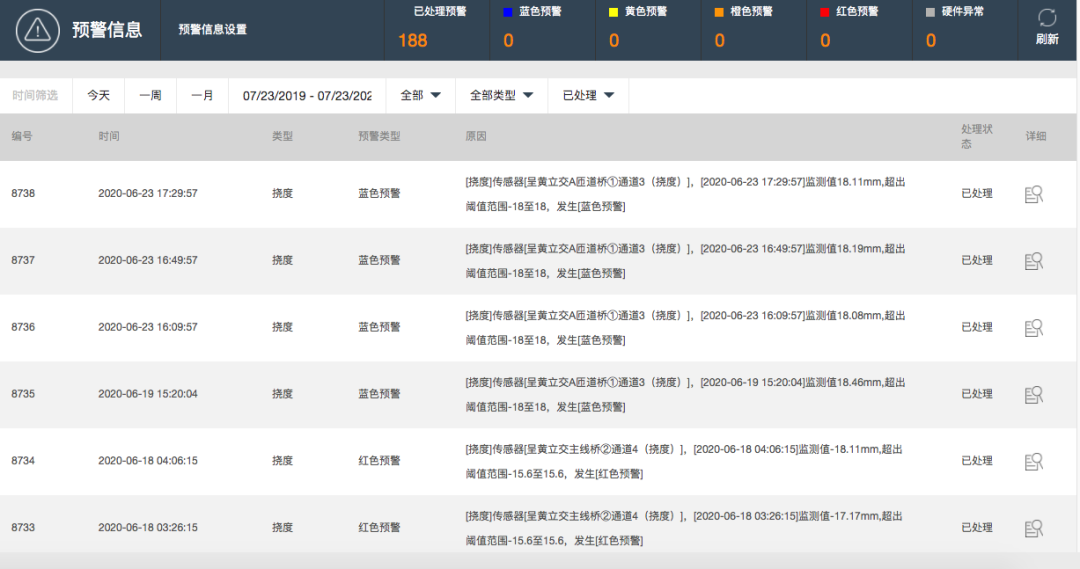

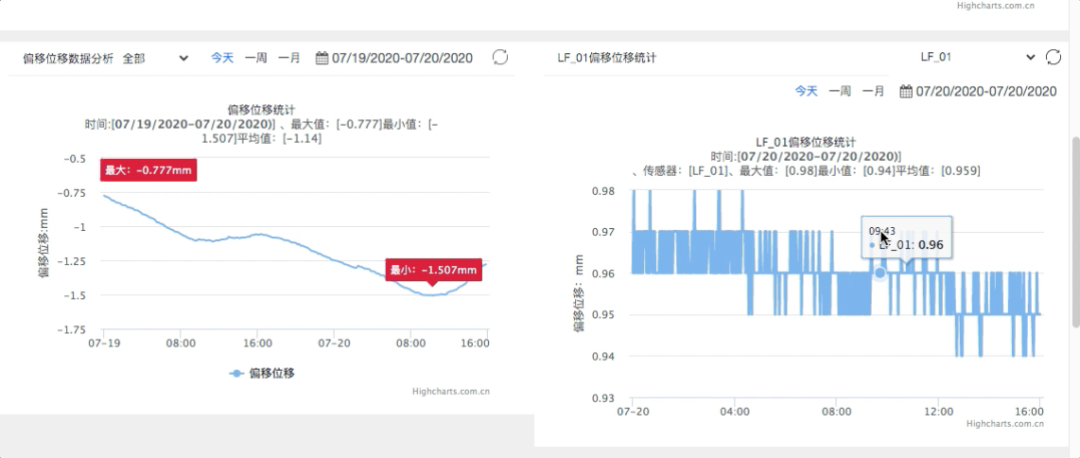

(2)  监测系统详细数据分析模块展示

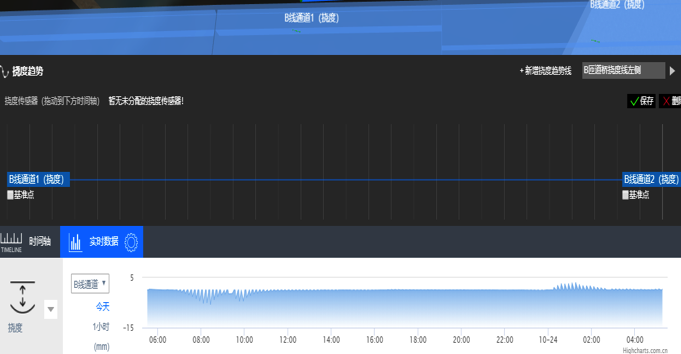

挠度分析▼

振动分析▼

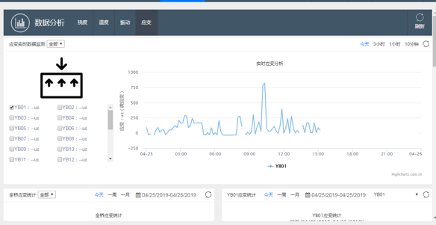

应变分析▼

3.2  其他案例

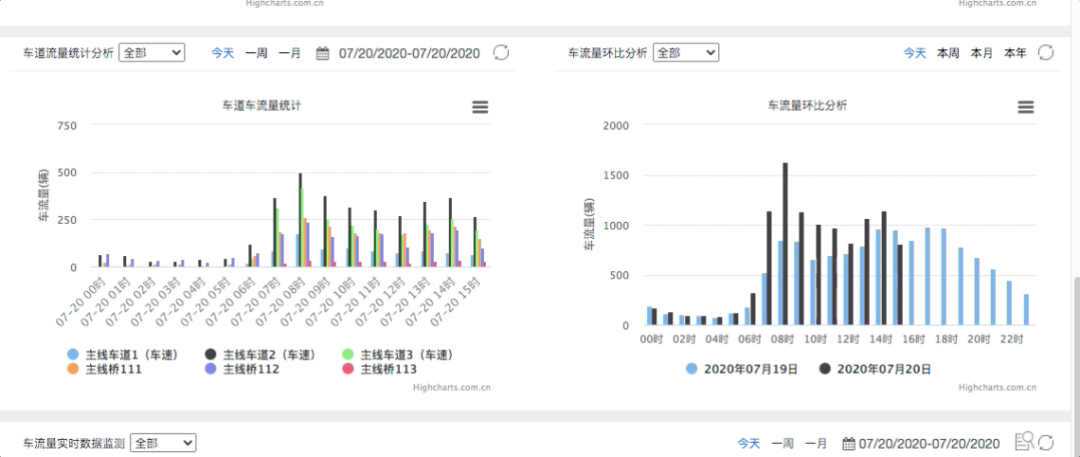

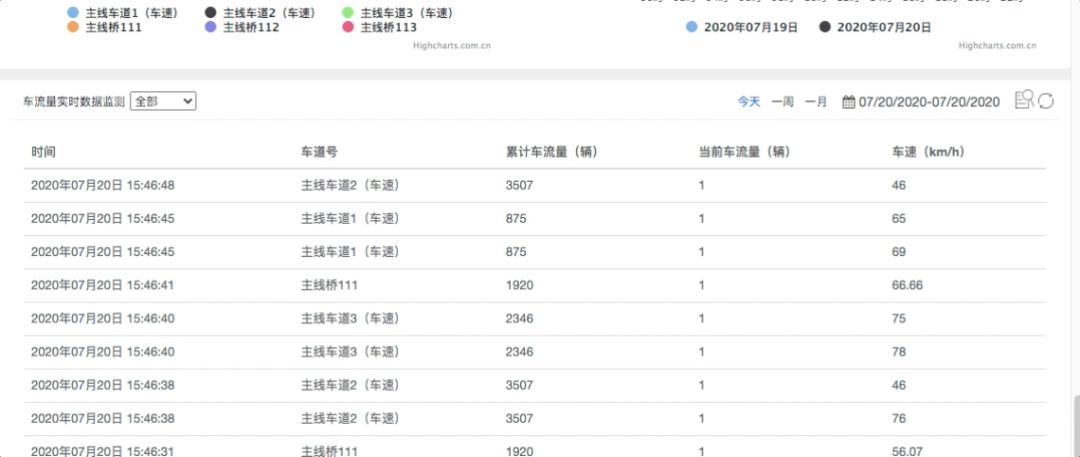

目前，航天检测在全国已完成桥梁监测项目45+，昆明城市桥梁集群监测项目主要对小菜园立交、虹桥立交、呼马山立交、怡心桥、采莲桥、朱家村立交、黄土坡立交、广福立交等19座桥梁匝道进行监测，监测指标包括桥梁位移、风速风向、车流量、挠度、应变等参数，对桥梁进行健康监测，系统运行稳定，数据采集高效可靠，为城市桥梁交通安全保驾护航。

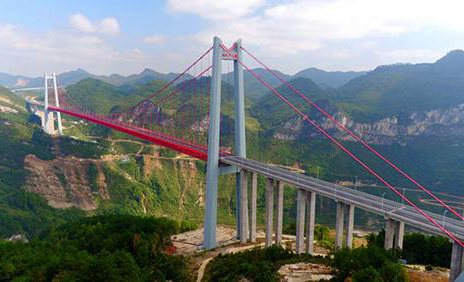

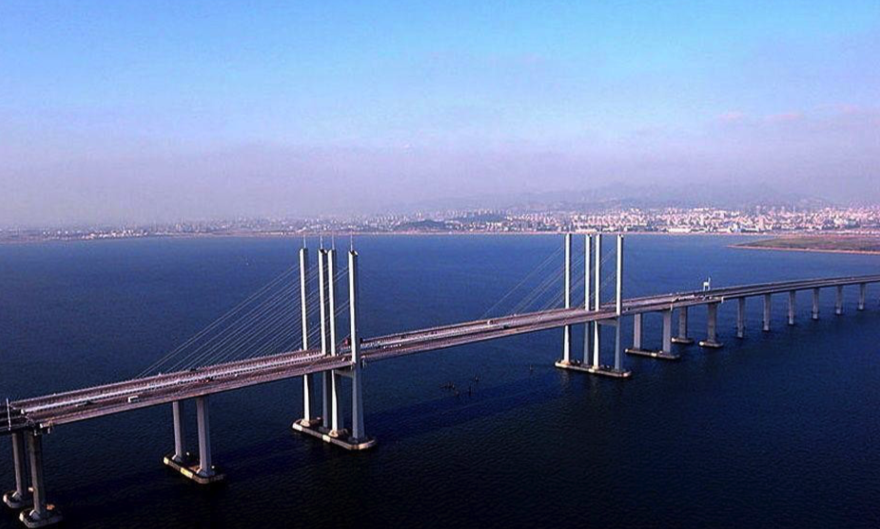

世界第一跨海大桥——青岛海湾大桥检测▼

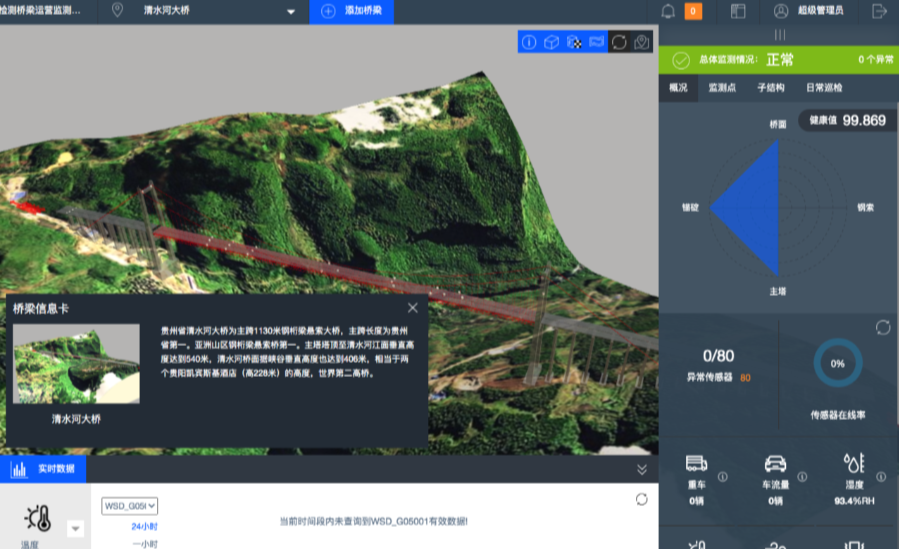

世界第二高桥 – 清水河大桥监测软件集成▼

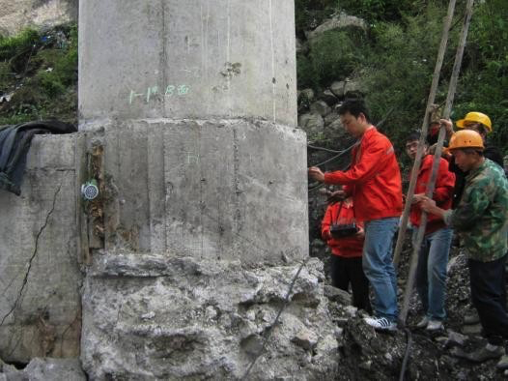

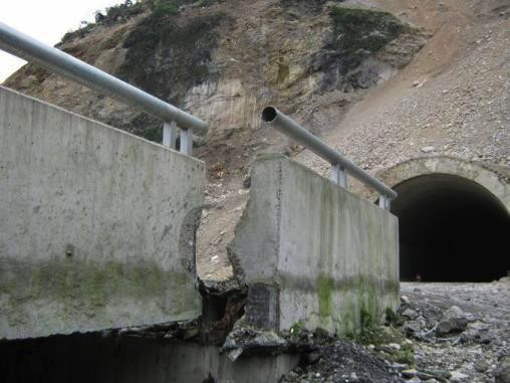

汶川地震后桥梁评估▼

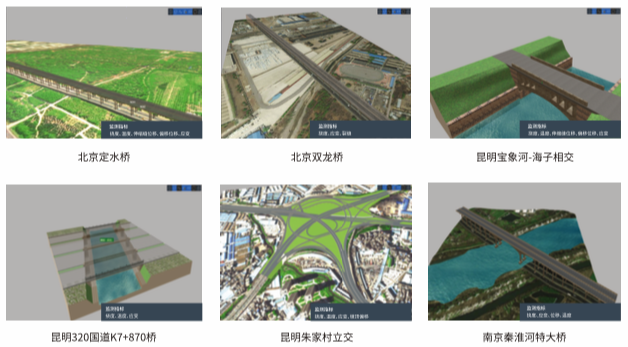

部分案例展示▼
