航天检测振弦采集系统上线了
航天检测振弦采集系统上线了
发布日期：2021-08-31 来源：航天检测 浏览：次
点击上方"蓝字"
关注我们吧！







     全文导读

       你可能感兴趣的问题，文中都有答案


什么是振弦传感器？振弦传感器的优点有哪些？

航天振弦采集系统的技术特点有哪些？有哪些设备类型?适配性如何？

航天振弦采集系统的适用场景以及应用案例？


1

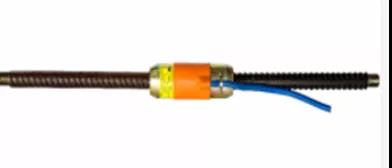

振弦传感器



       频率信号相对于模拟电压、电流信号具有抗干扰能力强，易于长距离传输和恢复，便于处理器对信号的采集和测量。
       工程领域压力、应力、渗压、沉降、拉力等参数的测量，需要传感器具有较高的稳定性、精度及输出信号长距离传输；振弦式传感器由于输出频率信号，可满足对上述参数的测量需求。






振弦传感器的优点



01


振弦传感器具有较高的测量精度，抗电磁干扰能力强，可准确反映被测物理量


功耗低节能，适合低功耗应用场景


坚固耐用、长期工作稳定性好，维护成本低


可应用于低温、高温等恶劣环境，矿山、水库、大坝、桥梁、电站等监测场合广泛适用


振弦传感器的机械机构简单，安装方便

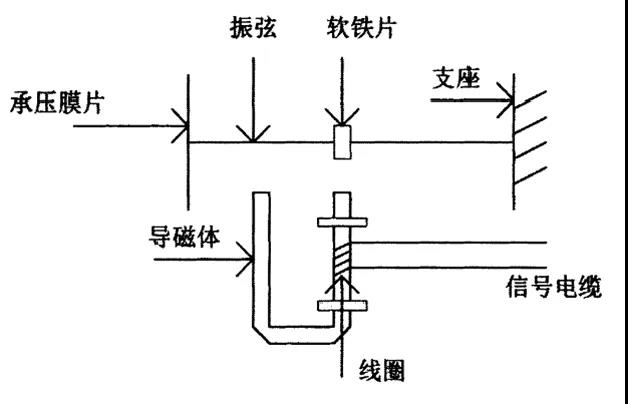

振弦传感器的工作原理



02

     振弦传感器上的弹性膜片受到压力或拉力时，钢弦上的应力会发生相应变化。
      当传感器中的线圈中加入适当的激励信号，根据电磁感应原理，钢弦在受到磁力的作用时，一部分电能转化为钢弦的弹性势能和动能而受迫振荡；当线圈上的激励信号消失时，钢弦的振荡形式为有阻尼自由振荡；钢弦振荡过程中，会切割磁铁的磁感线，导致线圈所在处的磁通量发生变化，线圈中产生交变的感应电动势。
      钢弦在做有阻尼振荡时，振荡频率与自身受到的应力有关，而线圈中感应电动势的频率与钢弦的振荡频率相同。





2
航天振弦采集系统



振弦采集系统适用于自动化工程监测场所，可广泛应用于桥梁、水利、水电、铁路、大坝、基坑、公路等工程自动化监测领域，可适用于各种环境下无人值守自动监测。

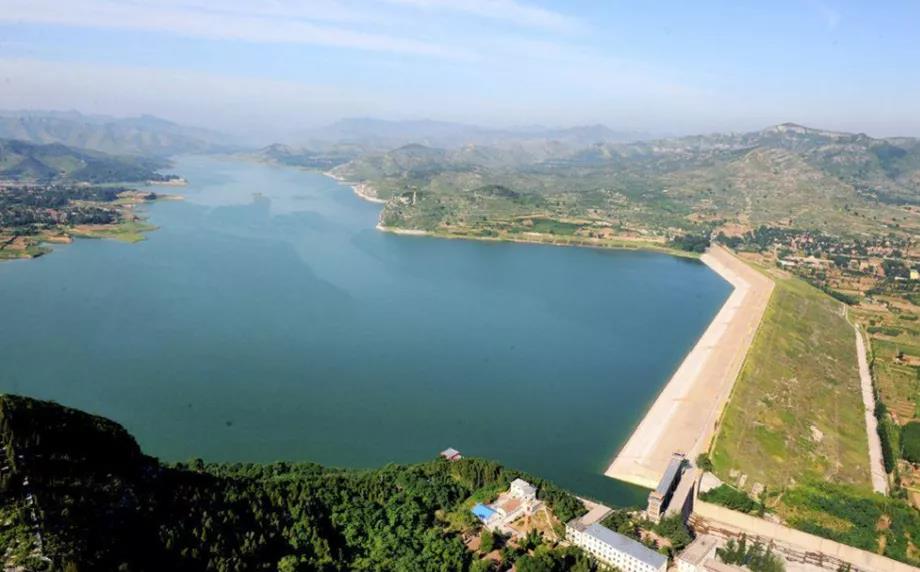

图片水库结构监测

图片桥梁结构监测





大坝、隧道、边坡结构监测



1
桥梁结构监测

可应用于主梁挠度、梁体应变、桥塔应变、主拱应变、桥墩应变、系杆拉力、吊杆拉力、锚索应力等监测

2

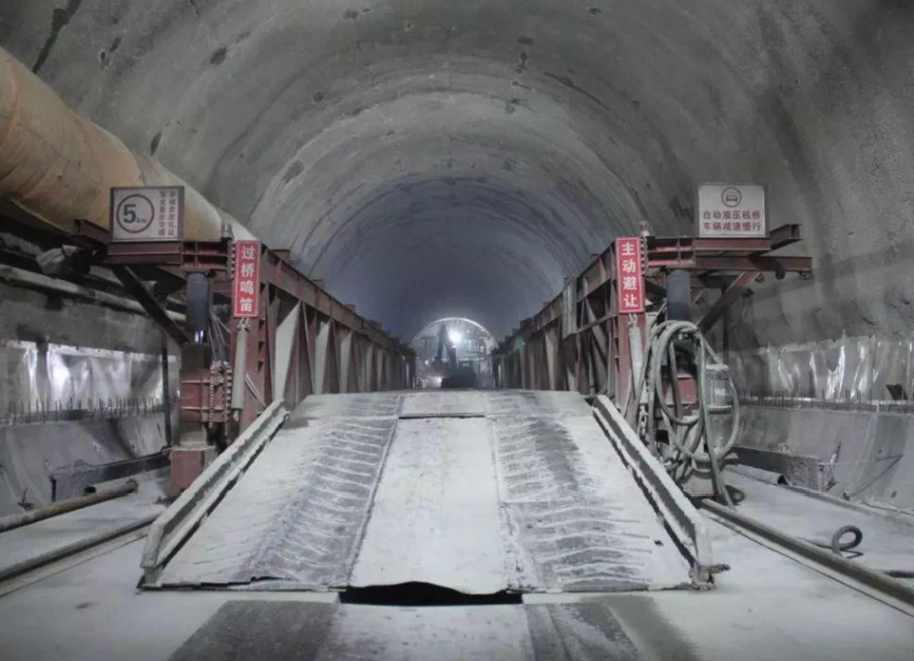

隧道结构监测
可应用于拱顶下沉和收敛、围岩内部位移、锚杆轴力、
初支应力、二衬应力、围岩和初支接触压力等监测
3

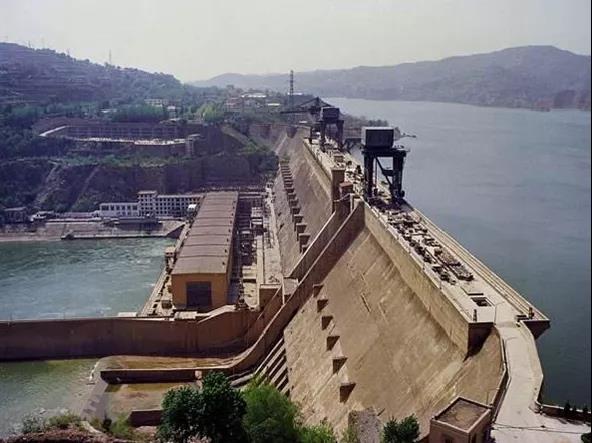

水库大坝结构监测
可应用于地下水位、混凝土应力、渗流量、挡土压力等监测
4

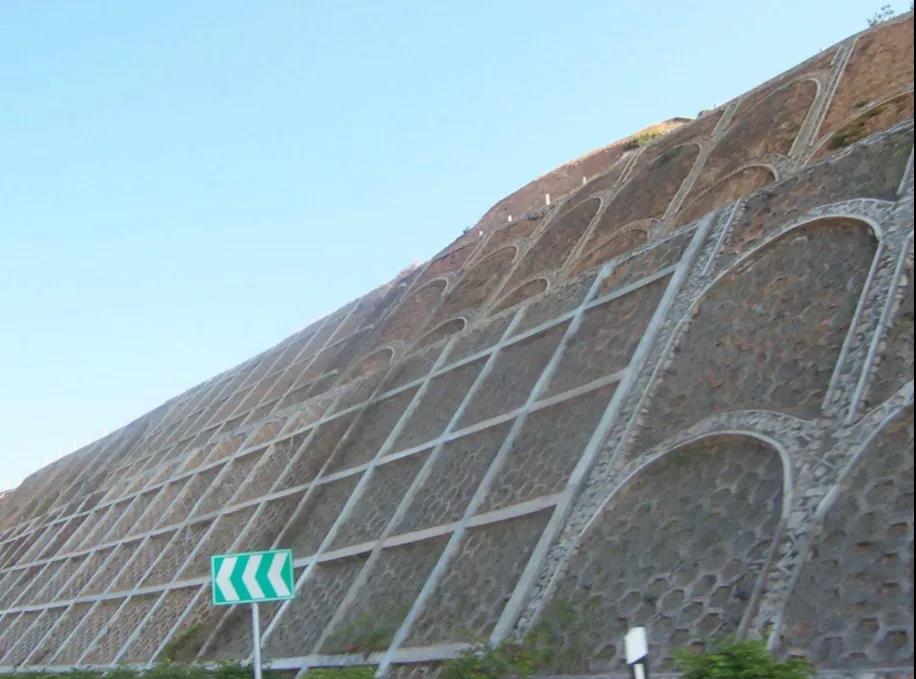

高边坡结构监测
孔隙水压力、侧向压力、锚杆轴力、锚索应力、格构应力等监测

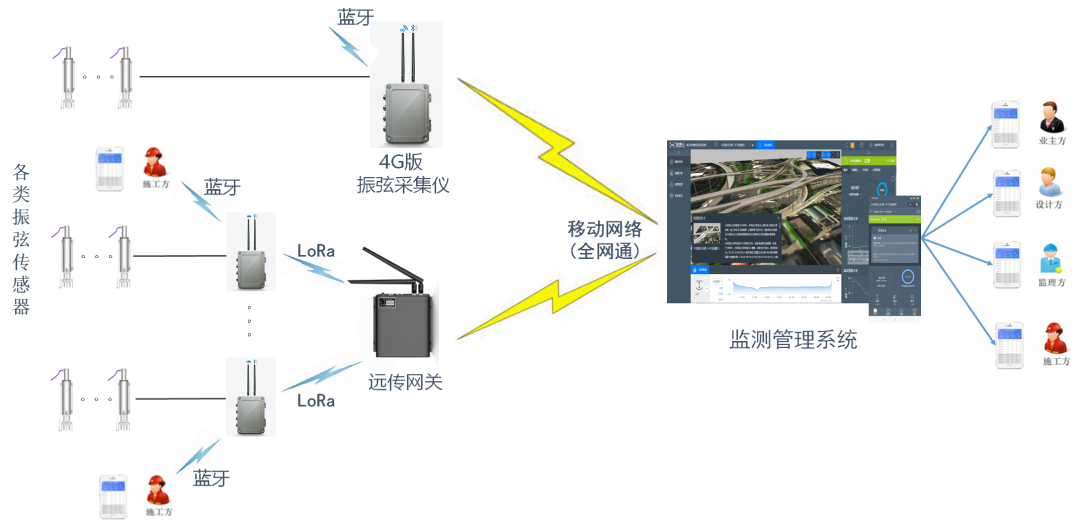

航天振弦采集系统系统框架



01






航天振弦采集系统的技术特点



02



设备集成度高，单机集成16个采集通道和通信模块


通用性好，可接入绝大多数市场主流品牌振弦传感器（基康、长沙金码、丹东前工、创时岩联等）


设备供电模式灵活，支持市电、太阳能供电


支持自组网无线传输，适用于无移动网络覆盖环境

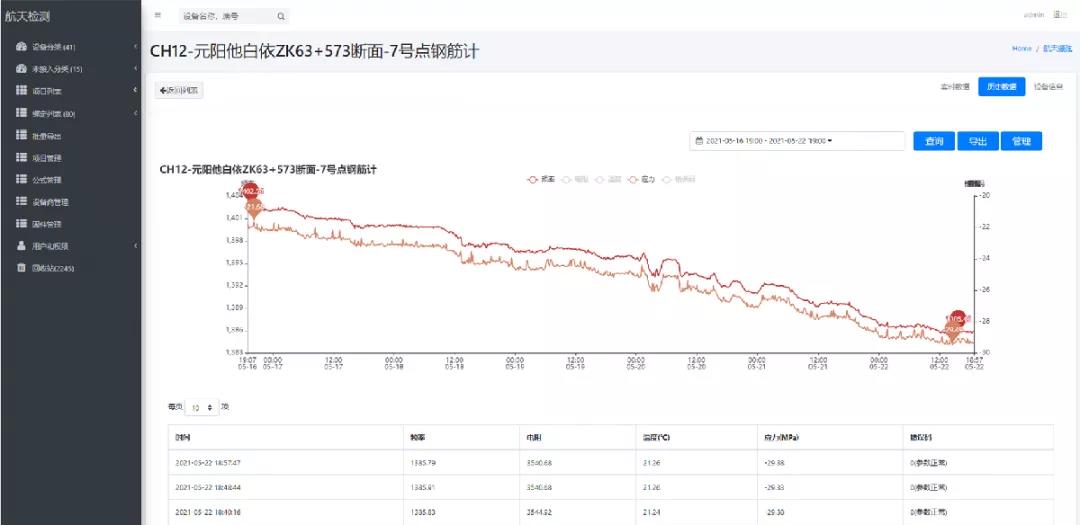

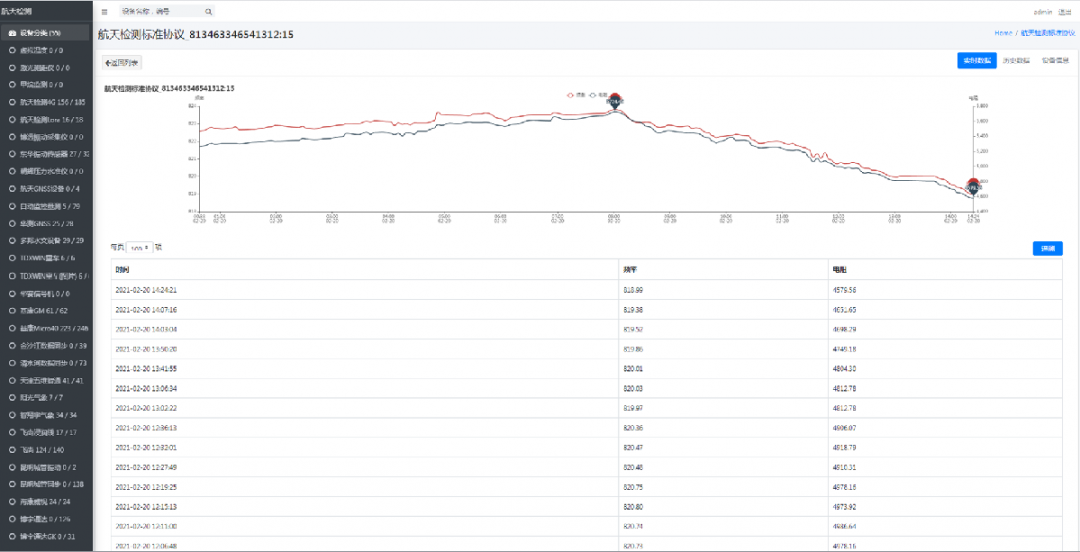

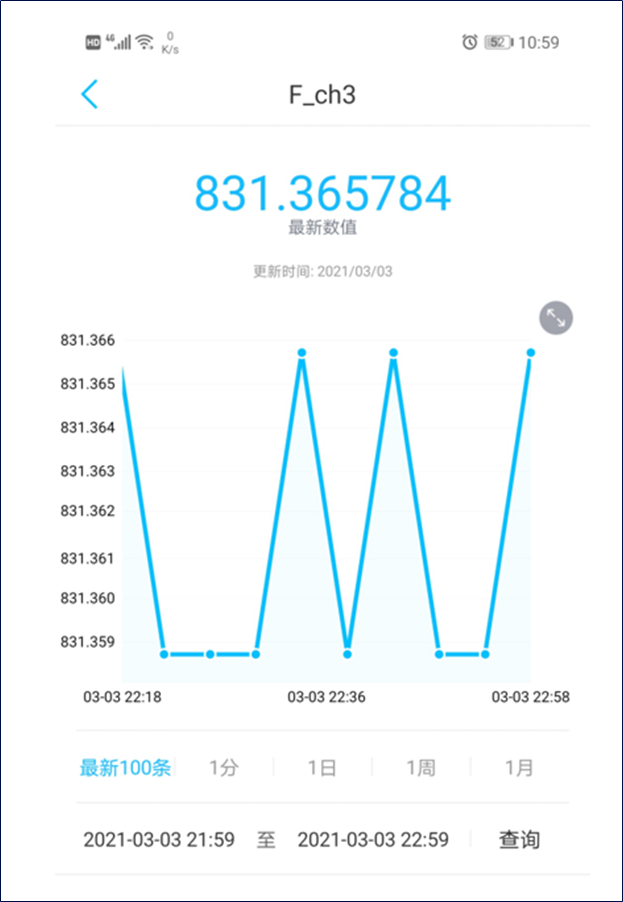

传感器实时数据支持小程序查看


数据采集、传输全程自动化，可远程配置采集频率


数据自动分析，分等级推送预警信息


接口开放，软件平台支持公式编辑



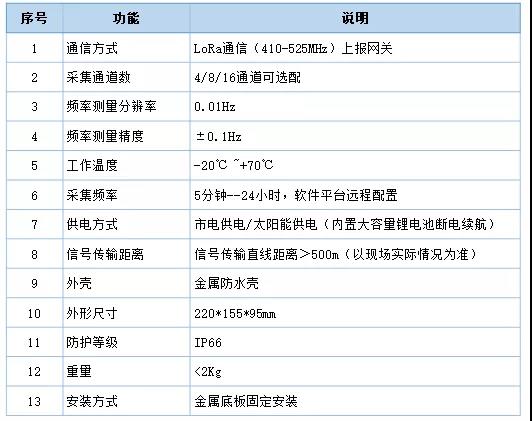

航天振弦采集系统设备性能



03




航天检测振弦采集仪实测频率采集分辨率高于0.01Hz，优于行业内大多数品牌采集仪。





航天振弦采集系统设备类型



04



航天检测振弦采集系统前端硬件设备支持移动网络、LoRa自组网、蓝牙通信等不同传输方式；可根据不同项目应用选配各类型设备以满足不同应用场景需求。

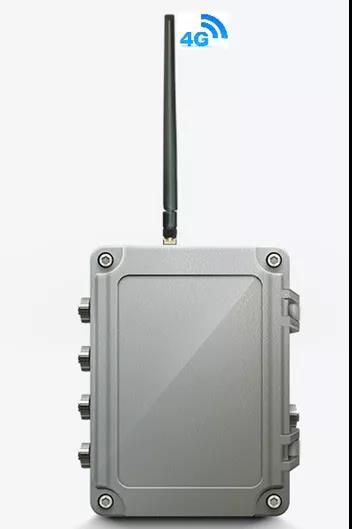

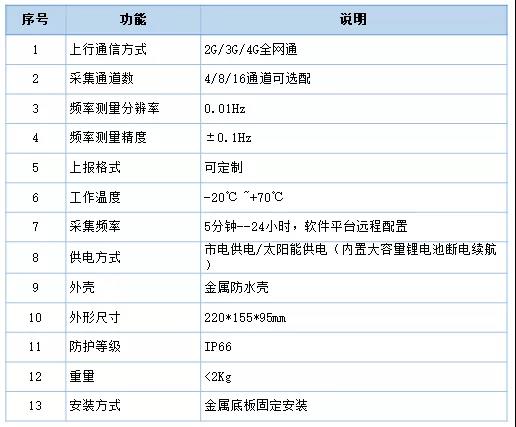

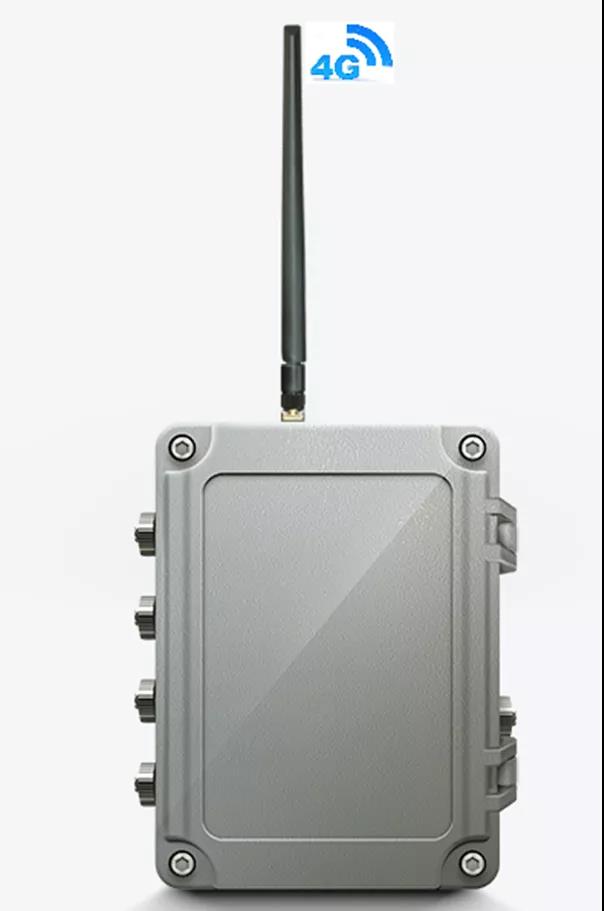

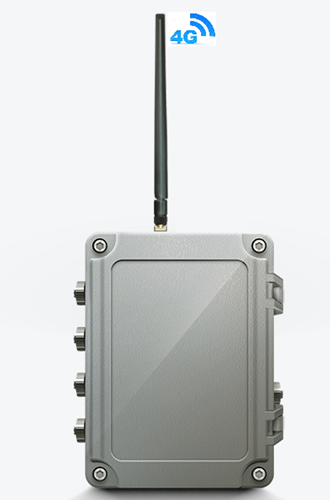

AGI-VM-G

4G振弦

采集终端规格

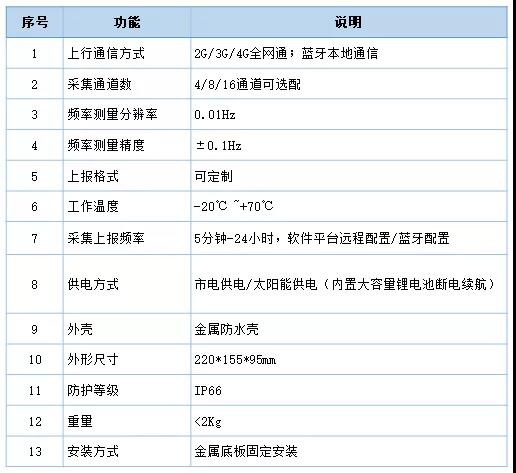

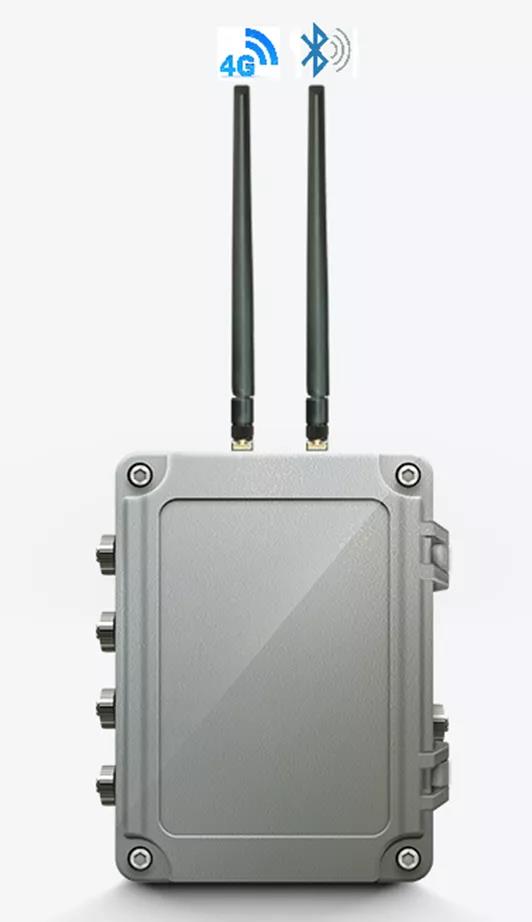

AGI-VM-GB

4G/蓝牙振弦

采集终端规格

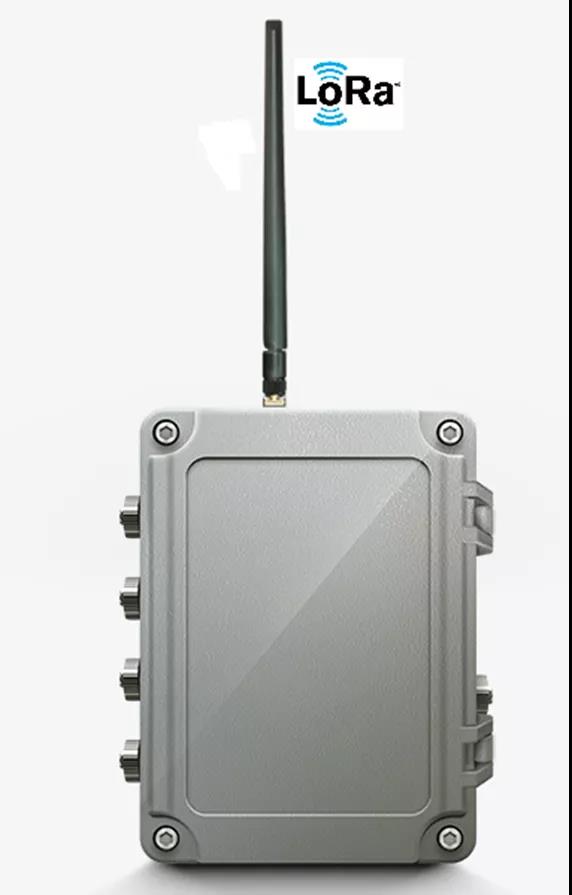

AGI-VM-L

LoRa振弦

采集终端规格

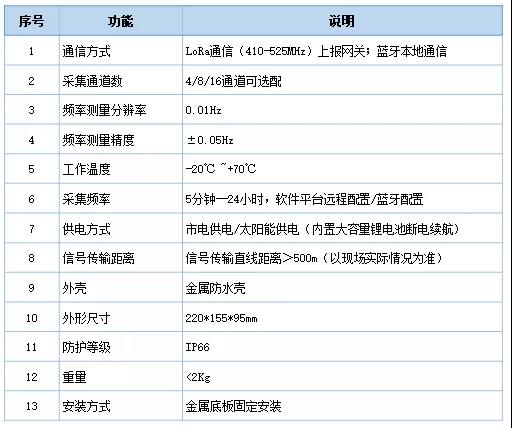

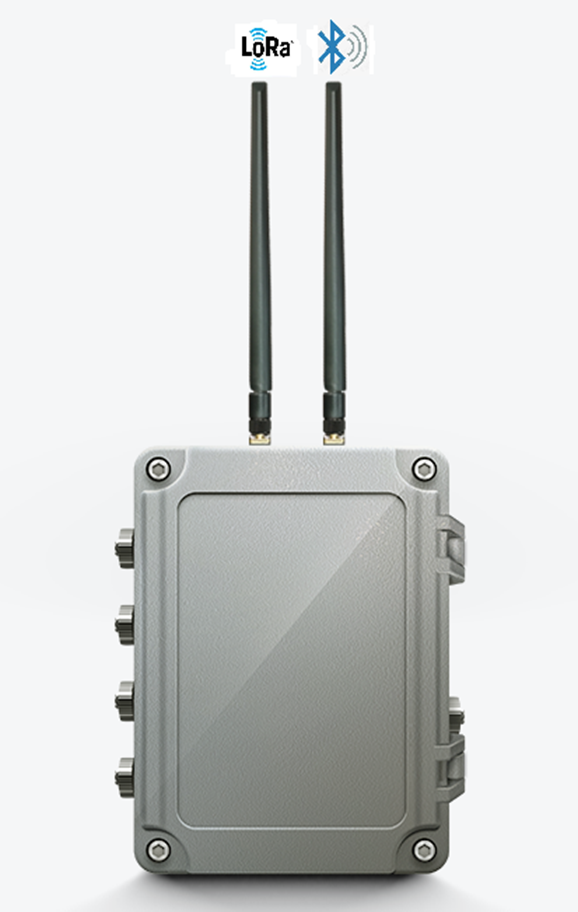

AGI-VM-LB

LoRa/蓝牙振弦

采集终端规格

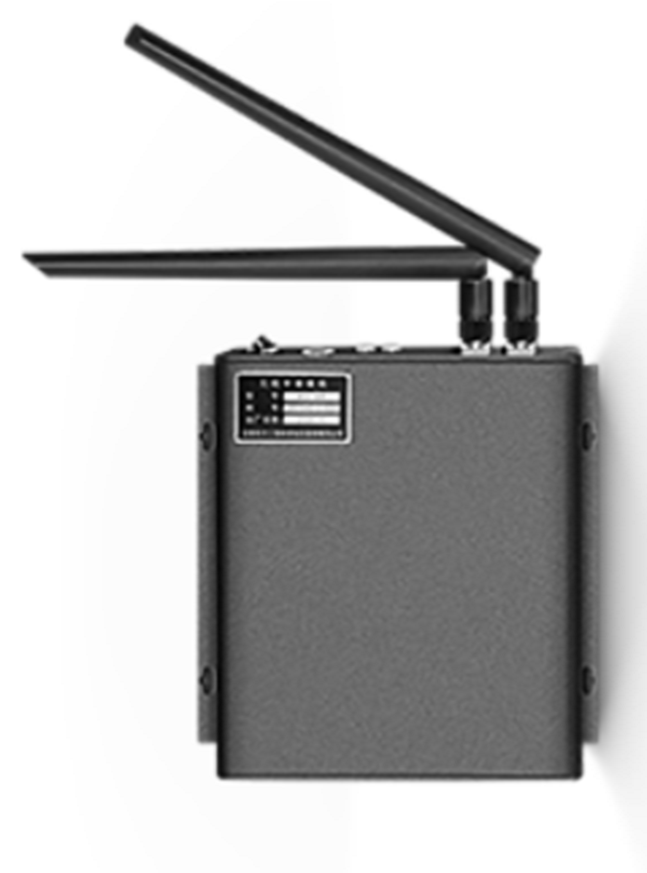

AGI-GW

远传网关规格

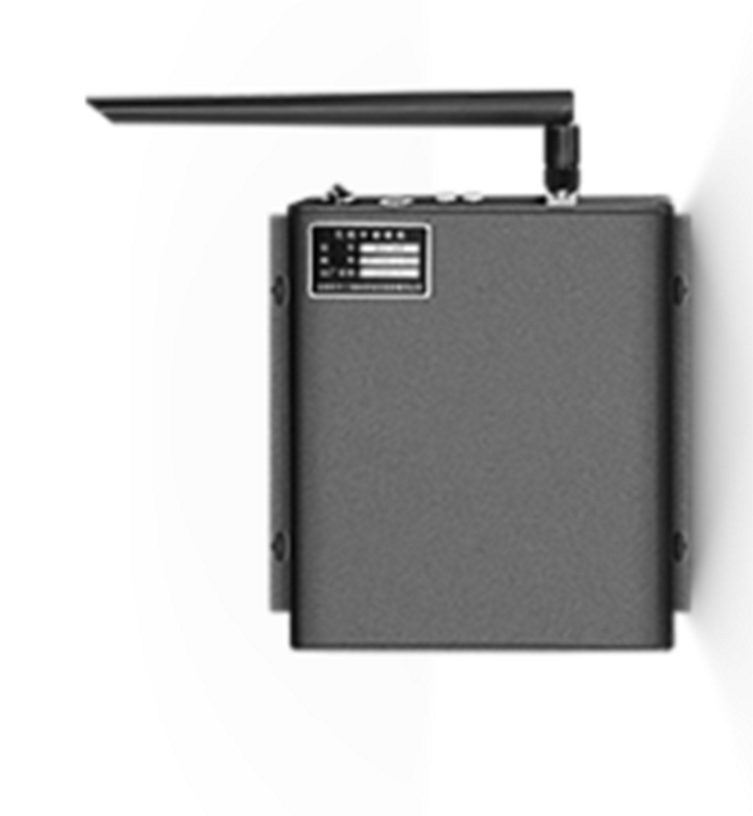

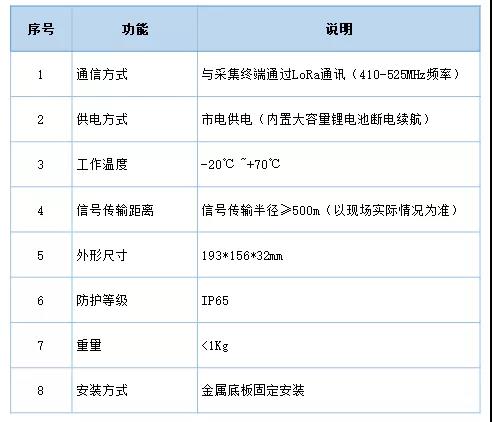

AGI-WR

中继规格




航天振弦采集系统供电方案



05
航天振弦采集系统供电方案分为市电供电板、天阳能供电版两种。

市电供电版

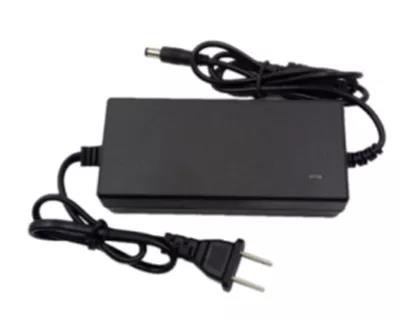

航天检测振弦采集仪市电版出厂配置220V交流电源适配器；内置18000mAh锂电池，可避免突发停电等情况导致设备不能正常工作（采集频率30Min/次电池续航约4天）。

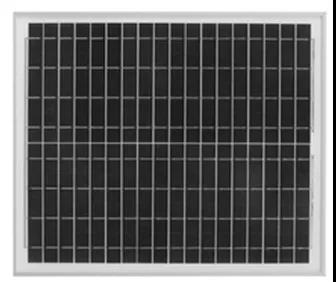

太阳能供电版

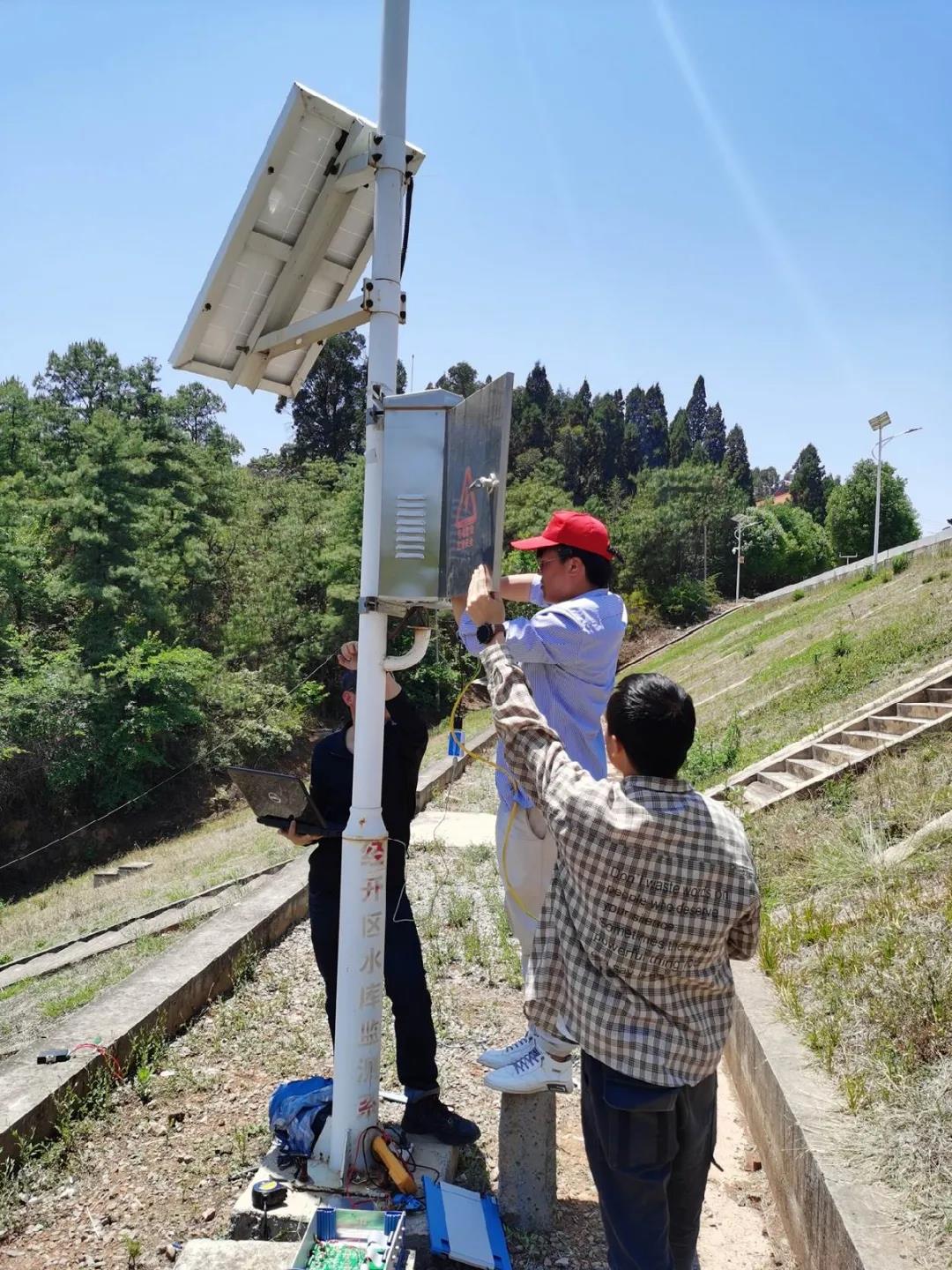

太阳能板和太阳能控制器；采集仪内置18000mAh锂电池，平均日照大于4h以上，上报频率小于1h/次可保持不掉电；适用于野外无市电应用场景。





航天振弦采集系统适配传感器



06


航天振弦采集系统已适配多种传感器类型，包括但不限于下面的示例：



金码土压力盒


前工土压力盒

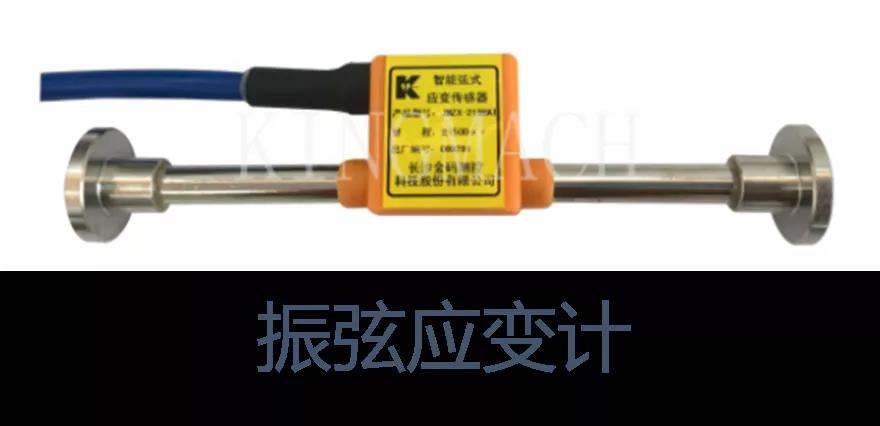

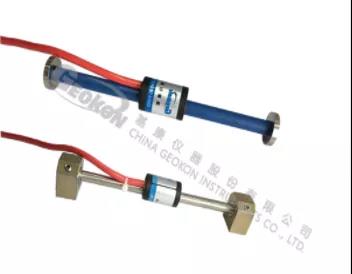

基康应变计

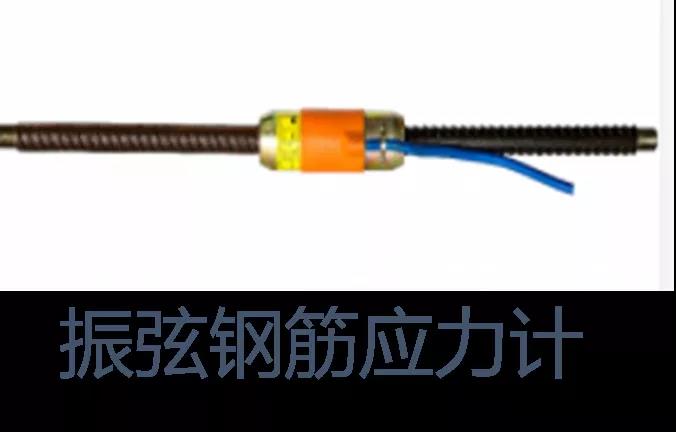

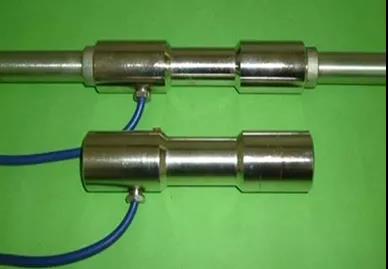

金码钢筋应力计



尚孔隙水压计



创时岩联钢筋计


......more


3

航天振弦采集系统应用案例


01

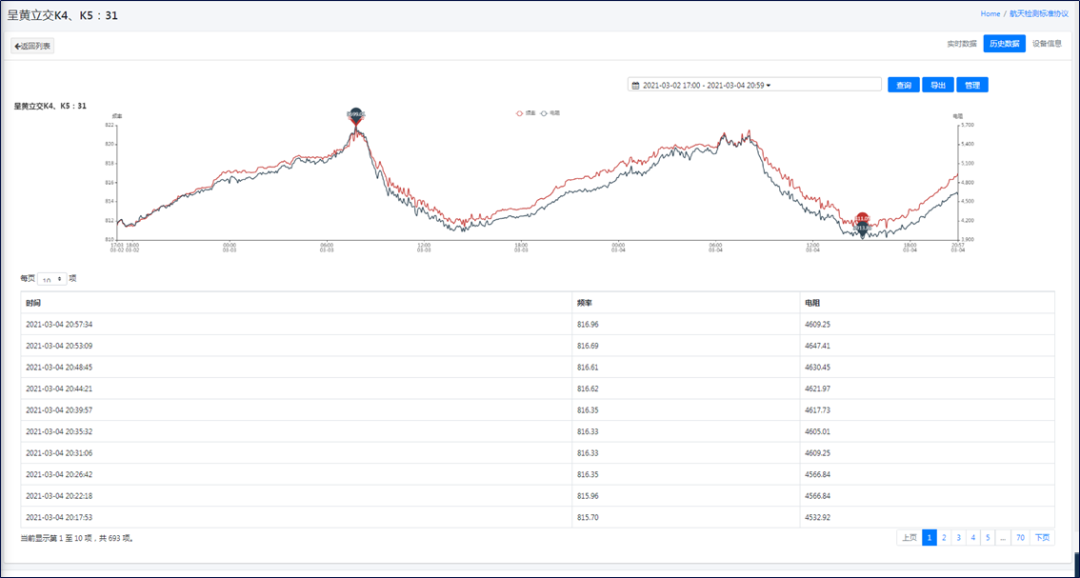

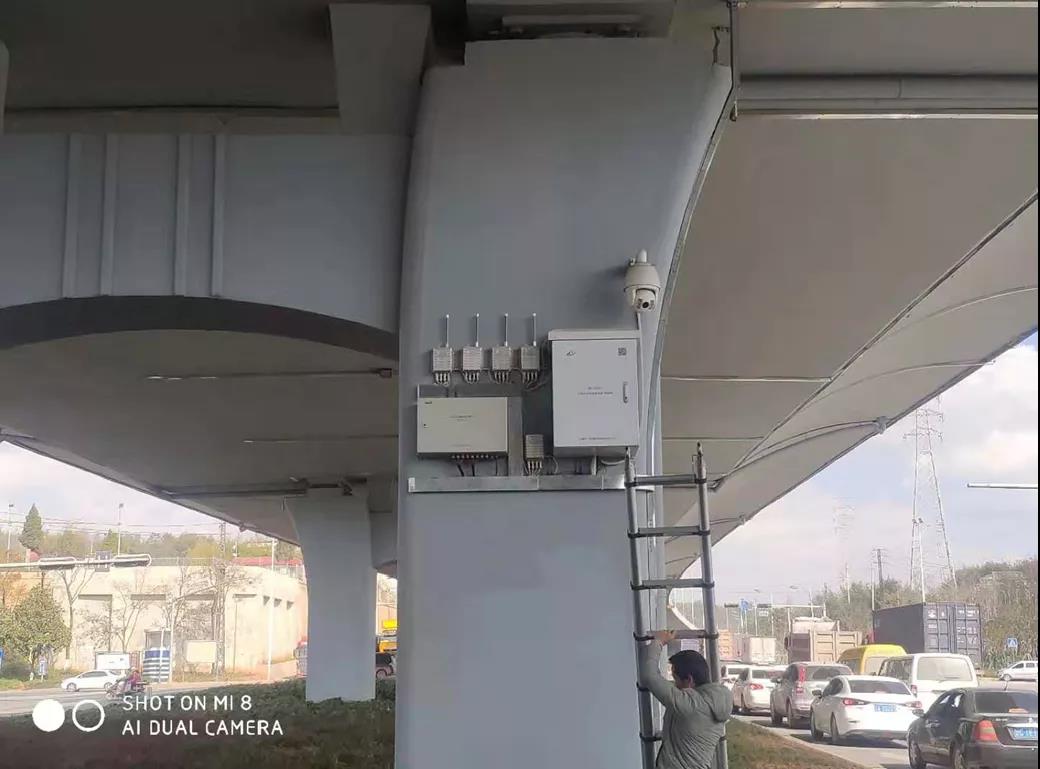

昆明市某高架桥安装了市电版4G振弦采集仪（AGI-VW-G），接多路基康表面式应变计；周期自动采集桥梁应变并上报监测平台，实现对桥梁健康状态实时监测。


02

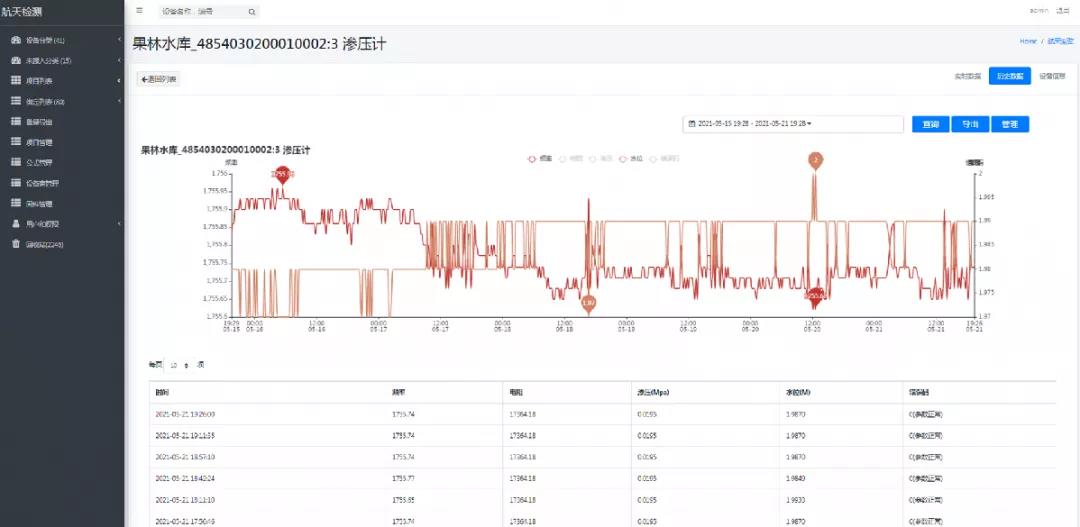

某水库安装了太阳能4G振弦采集仪（AGI-VW-GS），接入多路金码渗压计，周期自动采集水库渗压并上报监测平台，实现对水库健康状态实时监测。
03

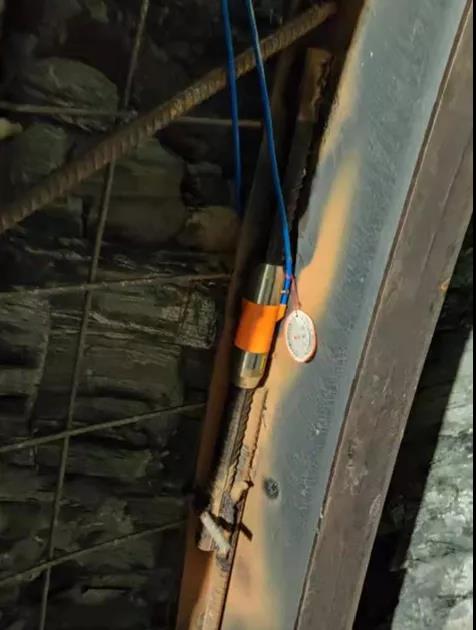

某隧道不良地质段围岩较差，二衬和仰拱变形严重，多断面出现换拱，通过多断面安装12套LoRa振弦采集仪和结构监测振弦传感器，周期自动采集断面数据并通过LoRa自组转发至网关并上报监测平台，实现对隧道不良地质断面健康状态实时监测和分析。
