小菜园立交桥修成于1999年。
小菜园立交桥B线位于小菜园立交内，连接龙泉路与鼓楼路，小菜园立交桥B线为１整幅，该桥全长369m，共16跨，桥宽13.5m，横向布置为左侧防撞墙、行车道、右侧人行道护栏，上部结构为预应力混凝土简支空心板梁和简支钢混叠合梁，下部结构为双柱式墩接盖梁，桥墩下均设下置承台。设计荷载为汽车—20级，挂车—100，设计抗震烈度8度。

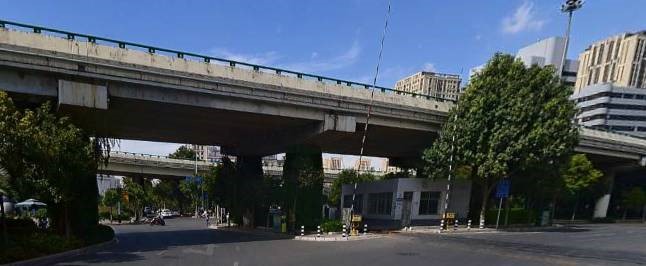

小菜园立交实拍图

小菜园立交桥C线位于小菜园立交内，是连接龙泉路与学府路的桥梁，小菜园立交桥C线全长489m，宽7.5m（交织段12.627m），21跨，桥面横向布置为左侧防撞墙、行车道、右侧防撞墙，上部结构为简支预应力混凝土空心板、简支预应力混凝土箱梁、钢筋混凝土连续箱梁。下部结构除交织段外均为矩形独柱墩接盖梁，交织段为双柱型桥墩，桥墩下均设置承台，支座为板式橡胶支座。桥面采用沥青混凝土铺装，防撞护栏为钢筋混凝土＋钢管组成。

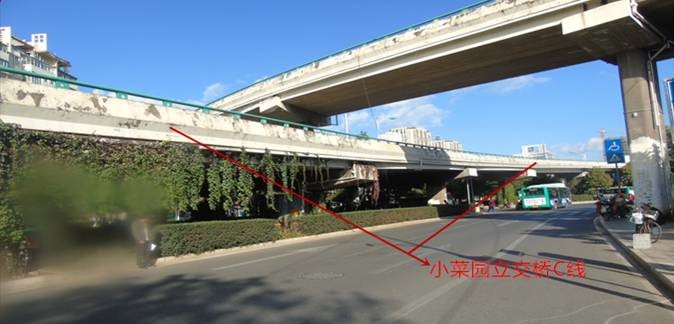

小菜园立交桥C线实拍图

小菜园立交桥D线位于小菜园立交桥内，是连接环城北路和龙泉路的桥梁，该桥长492.5m，宽7.5m~12.627m（C线与D线交织段），共20跨，上部结构为简支预应力混凝土空心板、简支预应力混凝土箱梁、钢筋混凝土连续箱梁、简支钢箱—混凝土板叠合梁组合体系。下部结构除交织段外均为矩形独柱墩接盖梁，交织段为柱型桥墩，桥墩下均设置承台。桥面采用沥青混凝土铺装，防撞护栏为钢筋混凝土+钢管扶手组成。

小菜园立交桥D线平面图

小菜园立交桥F线位于小菜园立交内，是沟通学府路和龙泉路的桥梁，小菜园立交桥F线全长439.5m，宽7.5m~12.627m（E线与F线交织段），共18跨，桥面横向布置为左侧防撞墙、行车道、右侧防撞墙或左侧防撞墙、行车道、右侧防撞墙。支座为板式橡胶支座。下部结构均为矩形独柱墩接盖梁，全桥桥墩下均有承台。桥面铺装采用沥青混凝土。

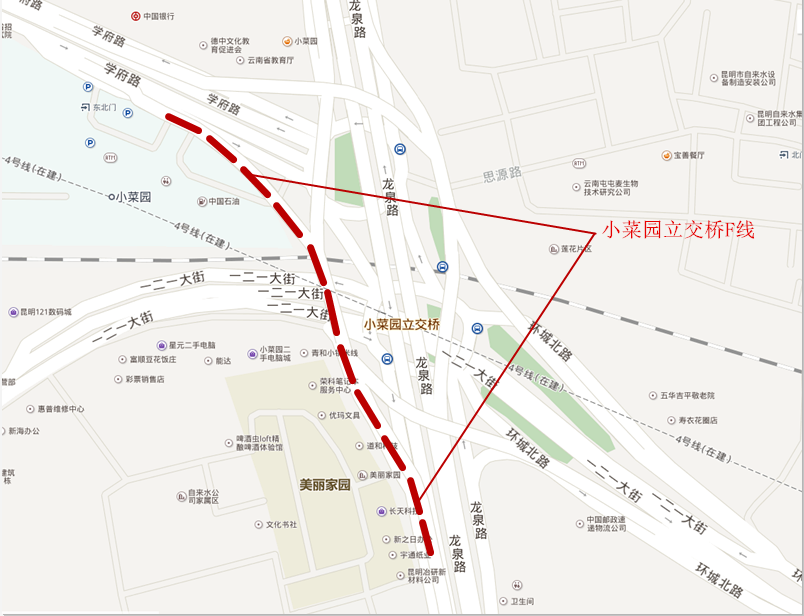

小菜园立交F线示意图

由于该立交已在役近二十年，因此出现桥面沥青混凝土铺装缝隙、桥体防撞护墙存在一定的损耗、桥梁下部结构有部分损耗等问题。上级主管单位非常重视目前在役桥梁的安全运行情况，因此委托我司对该桥进行日常监测及相关数据采集工作。

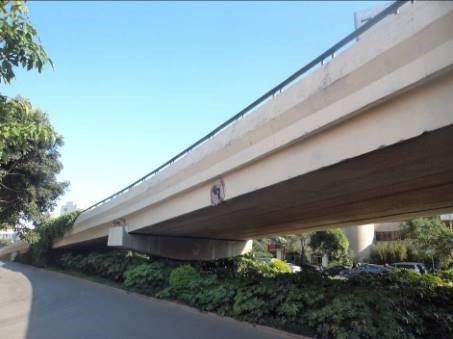

桥体实拍图


我司开发设计的昆明城市桥梁健康监测系统的设计运行严格遵循国家桥梁监测相关规定，基于《城市桥梁养护技术规范》（CJJ99-2017）、《建筑与桥梁结构监测技术规范》（GB 50982-2014）、《结构健康监测系统设计标准》（CECS 333:2012）、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）、《公路桥梁结构安全监测系统技术规程》（JTT1037-2016）《公路桥梁荷载试验规程》（JTTJ21-01-2015）的各项指标，保证数据上的准确性。

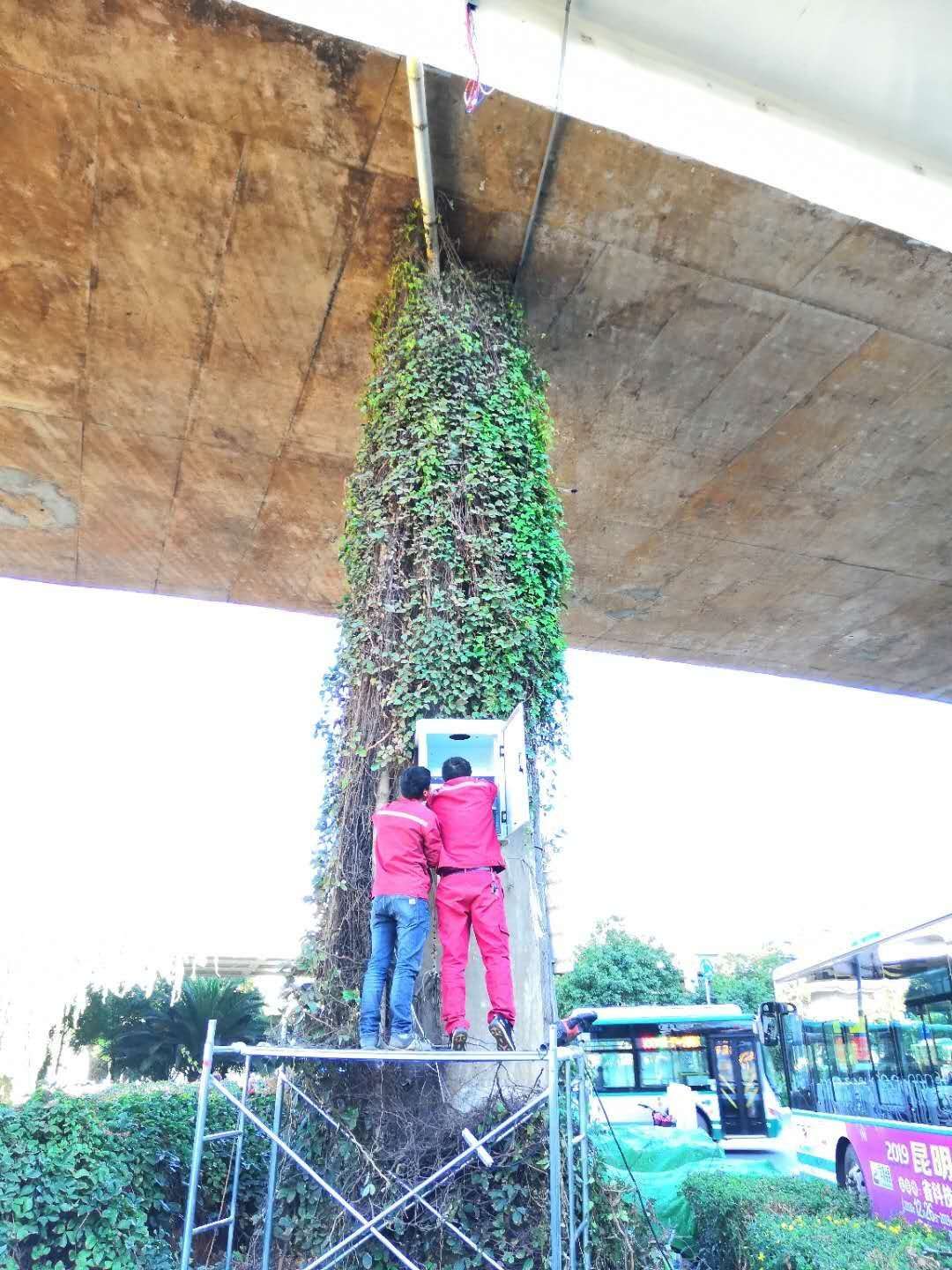

现场施工作业图

该系统建设基于大数据和地理信息系统的公共工程安全监测平台。实现公共工程基础数据、病害结构数据、视频数据、设计文件等数据的统一存储。通过地理信息系统和三维精细建模实现从宏观的一张图展现到微观的精细展现。

昆明城市桥梁健康监测系统界面图

同时，基于物联网技术的专项监测子系统。针对桥梁、水库、边坡等公共工程，实现实时数据采集和预警分析功能，帮助管理者发现隐患并进行预警，并根据问题的预警级别进行专项复查和修复，形成监测->发现问题->专项处理的业务闭环。

小菜园立交桥监测系统子界面

此外，通过传感器实时监测，并通过分析技术进行预警，还需要专项检测和定期检查等手段进行确认并上报相关应急部门，提前组织抢险避灾工作。

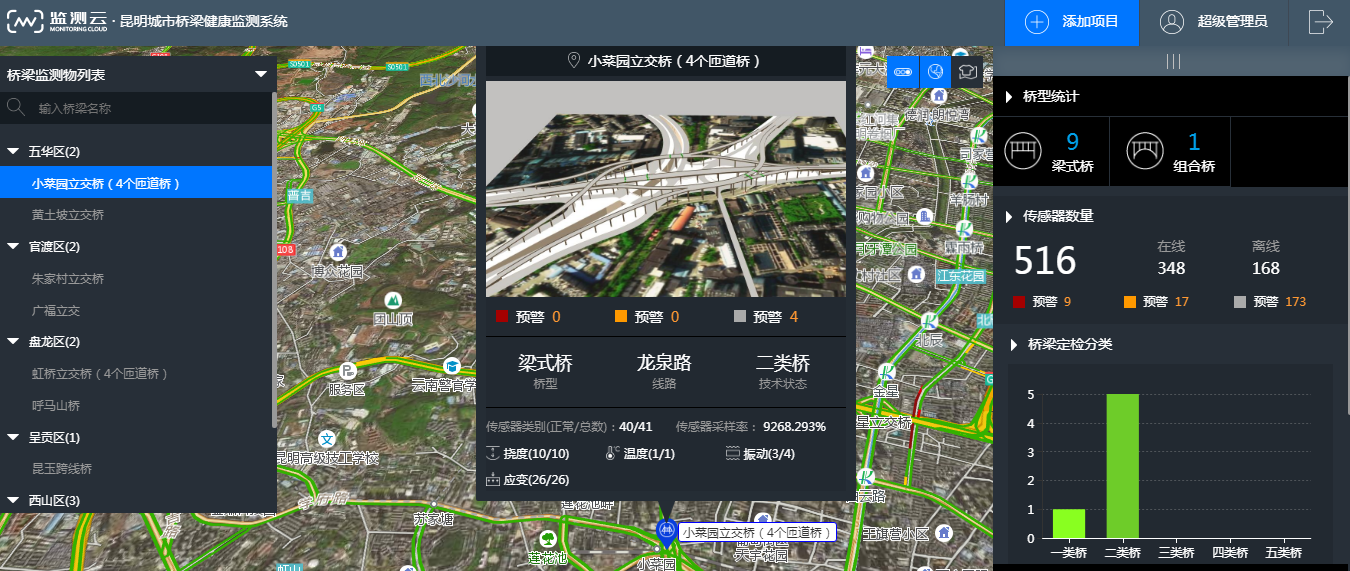

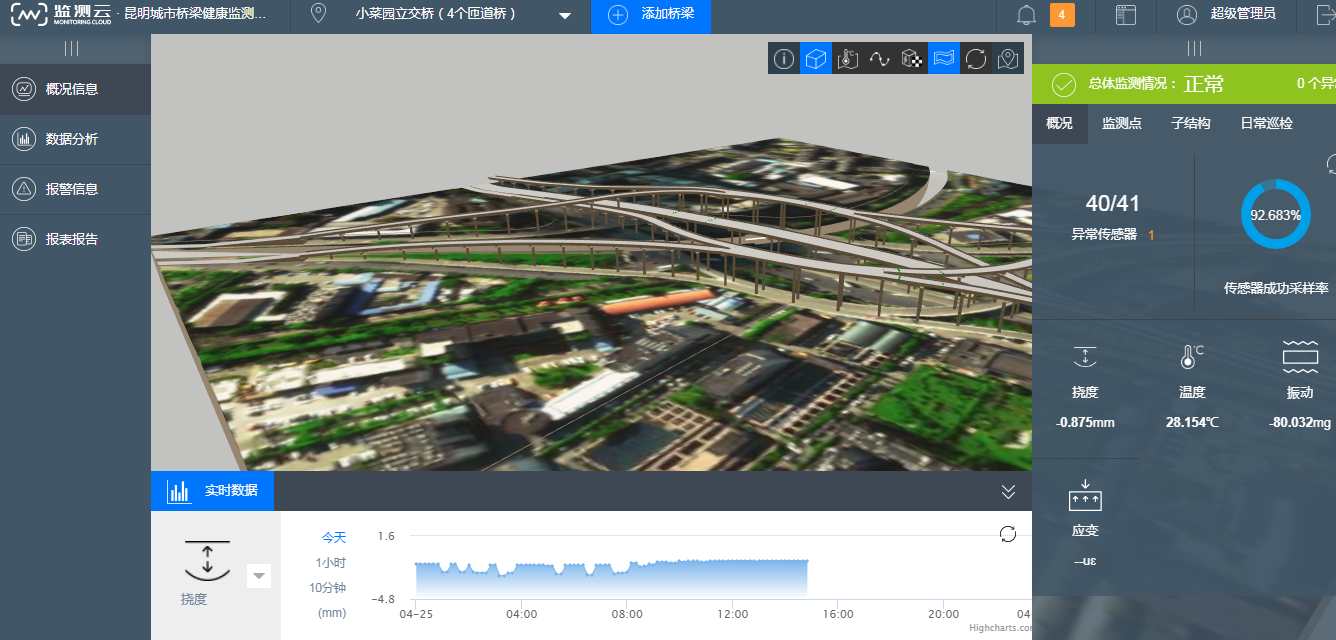

昆明城市桥梁健康监测系统小菜园立交桥可视化主界面

概况信息界面

监测系统详细数据分析模块

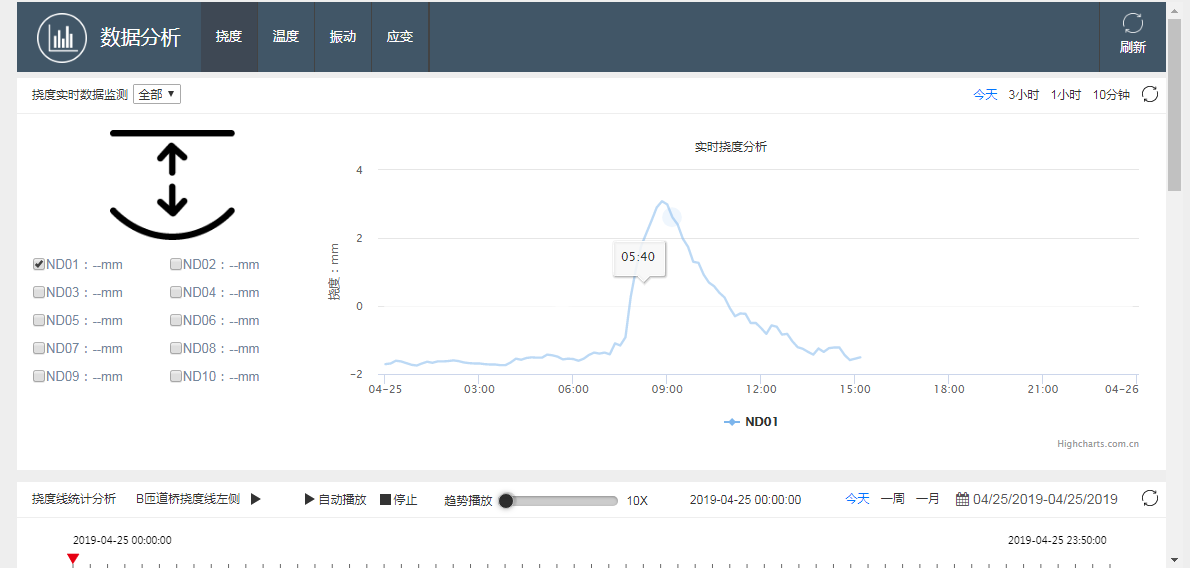

挠度实时数据监测

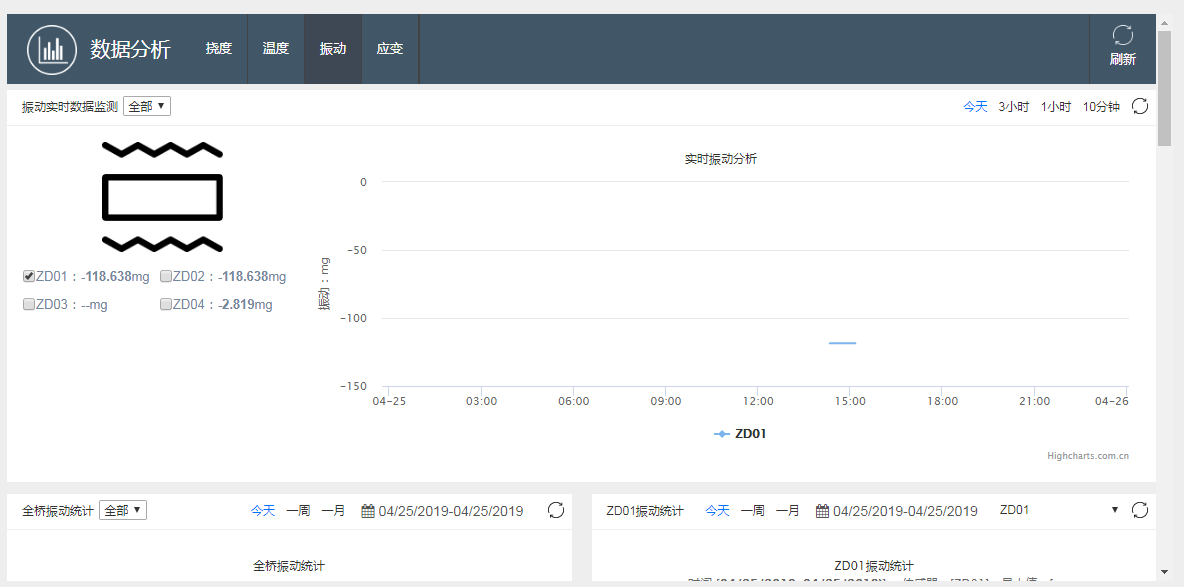

振动实时数据监测

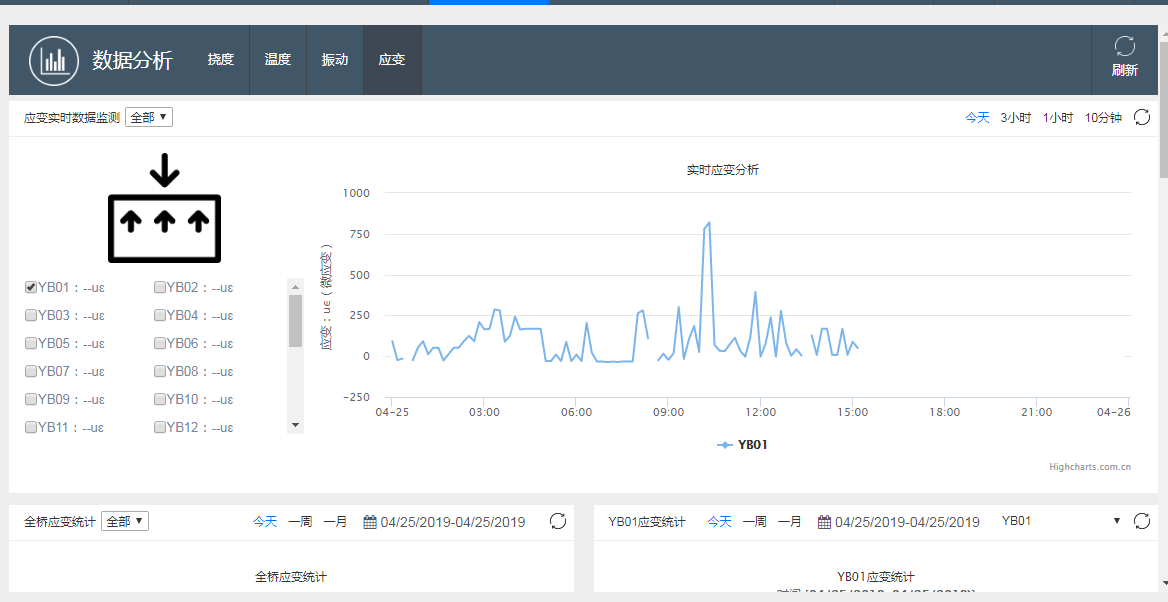

应变实时数据监测
