工程概况
蓬安马回电站位于四川省南充市蓬安县马回乡燕子窝村，为嘉陵江梯级水电开发的第九级，由马回大电站、马回小电站、马回扩建电站组成。马回电站上接蓬安县金溪航电工程，下接南充市顺庆区风仪航电工程。马回电站坝址距离上游蓬安县城11km，距离下游南充市59km。

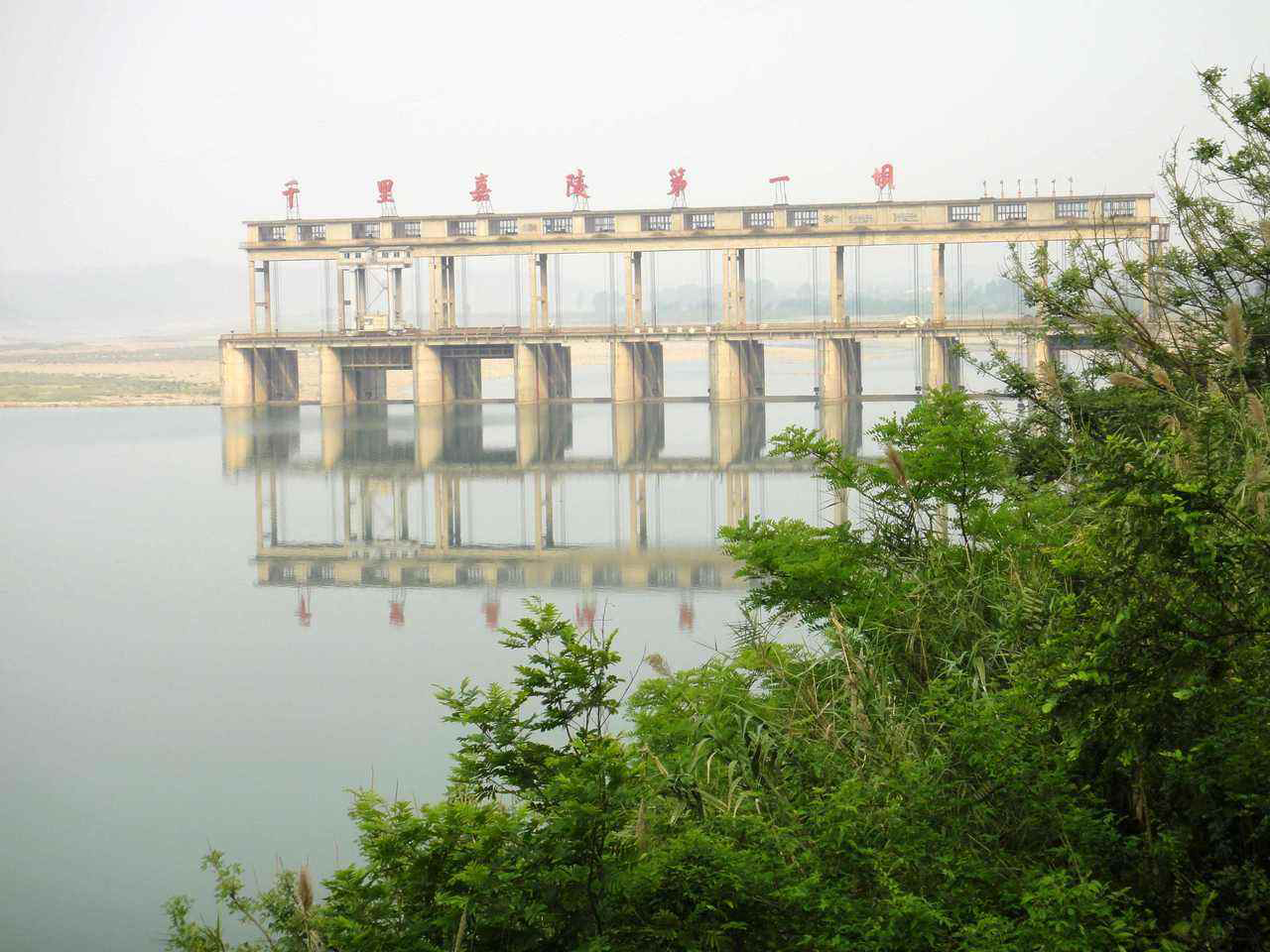

马回电站工程建筑物主要包括：拦河闸坝（泄洪冲沙闸、溢流坝、泄水道），发电建筑物（引水明渠、主副厂房、尾水渠、开关站等），船闸（引航道、闸首、闸室等）。
马回水电站属Ⅲ等工程，工程规模为中型。马回水电站坝址控制流域面积74645km²，水库正常蓄水位292.70m，库容为9132万m³，发电死水位为292.00m，死库容为8178万m³，调节库容为954万m³。

本标工程范围内的安全监测工程（不限于）
（1）大坝位移监测重新设置和自动电子测量系统；
（2）大坝扬压、绕渗等安全监测自动化元件及系统建立。
（3）环境量监测。
（4）控制网改造及测量。
（5）人工监测测墩的改造及测量。
（6）本次项目系统设备及软件的相关人员技术培训。
（7）本次项目系统设备及软件的运营维护。

原监测设计
马回电站为三等中型工程，本工程暂无内部监测设备和设施。现有的安全监测项目如下：
（1）变形监测控制网
闸坝区已建立平面监测控制网和水准监测控制网。
1）平面监测控制网
现场布设了平面监测控制网网点共7点，其编号为：I-16～I-22。利用瑞士TCA2003智能全站仪自动观测，测角0.5"，测距1mm+1ppm。
首期观测中，连续进行二次独立的观测，对两次平差成果取其平均值作为控制网的基准值。

2）水准监测控制网
沿水准线路布设9个水准网点，水准点埋设在基岩上，用不锈钢作标志，以保证稳定可靠，并加保护盖。
在水准线路上先用水准仪、水准尺、皮尺选点定位，首期观测应在两个时间段内完成，按一等水准精度分别连续独立观测二次。
水准网的概算，观测高差加尺长改正，然后计算每公里往返测高差中数偶然中误差。首期平差按经典严密平差，并按统计检验的方法进行检验，符合要求，取平均值作为监测网的基准值。

大坝垂直位移基准网布置图

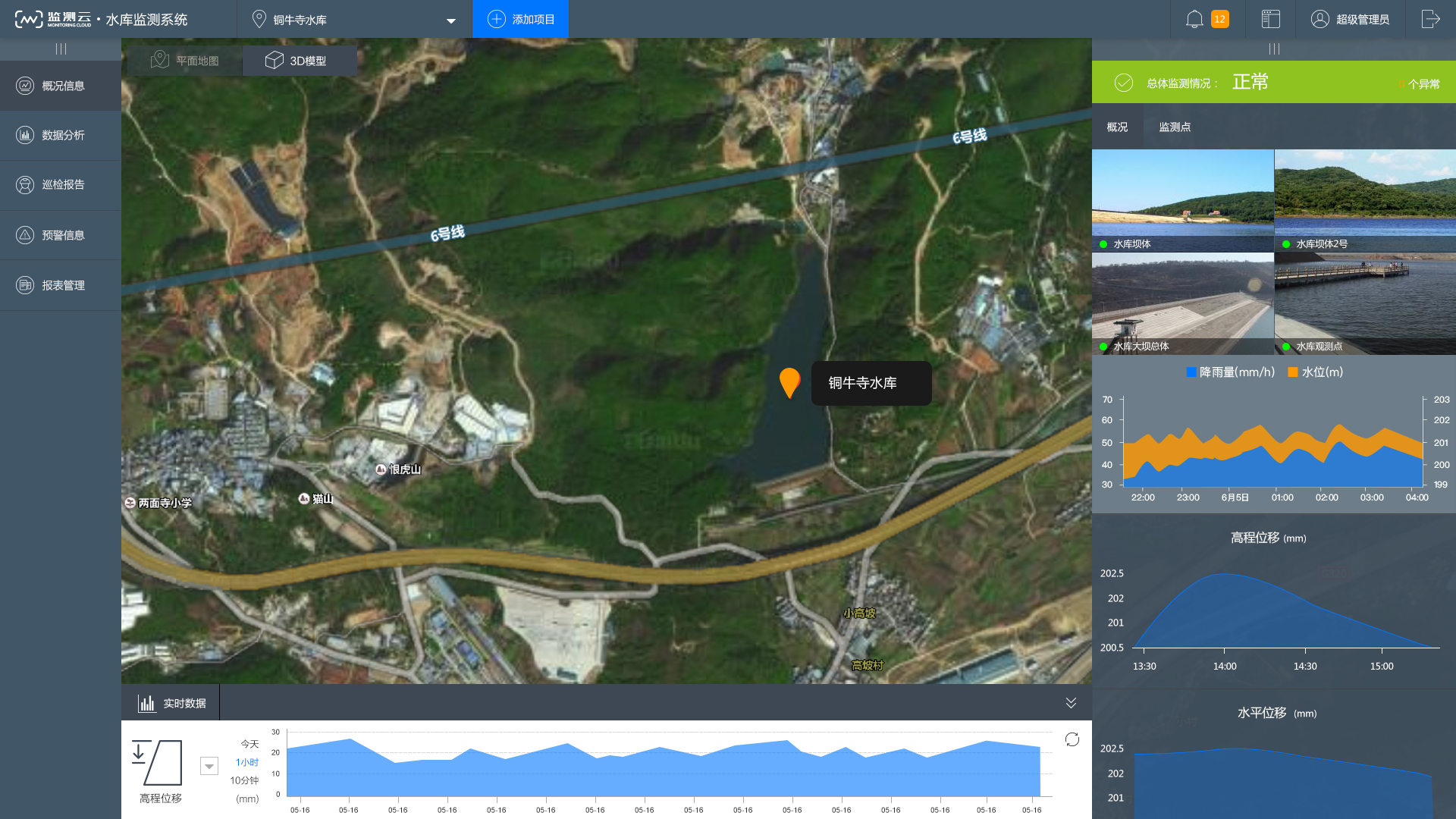

水库监测平台界面参考
