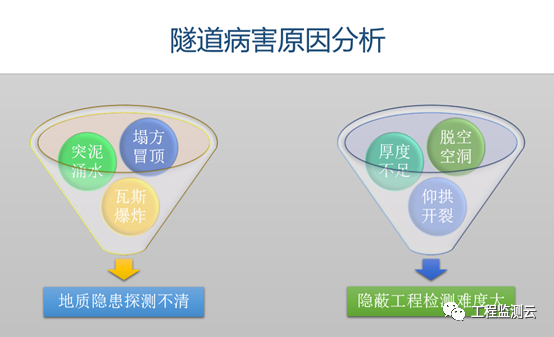

隧道施工是公/铁建设工程中非常重要的一个阶段,施工是否安全关乎着施工人员以及人民的生命健康,关乎着重要设备的正常使用,对提高工程的质量也有很大的关系。据不完全统计,近5年来,全国共发生隧道安全事故409起。主要的事故类型有关门、突泥突水、塌方冒顶、瓦斯燃爆和爆炸。
2018年5月,国家交通运输部办公厅下发了《关于开展公路隧道建设工程质量安全专项整治行动的通知》(交办安监函【2018】710号),要求在全国范围内开展专项整治行动,有效消除隧道建设过程中的质量突出问题和重大安全隐患。
2018年9月,云南省交通运输厅下发了《关于开展在建高速公路隧道质量安全隐患排查的通知》(云交基建[2018]88号),对加强专项地质勘察、三维超前地质预报、围岩动态定性定量分级、仰拱施工质量、监测预警信息化等五个方面提出了要求。
航天检测自主研发的隧道三维地质系统,开拓了地质三维建模新篇章,集地质勘察、施工设计、物探为一体,展现物探地质全集成。
航天检测隧道三维地质系统
一、数据来源技术支撑

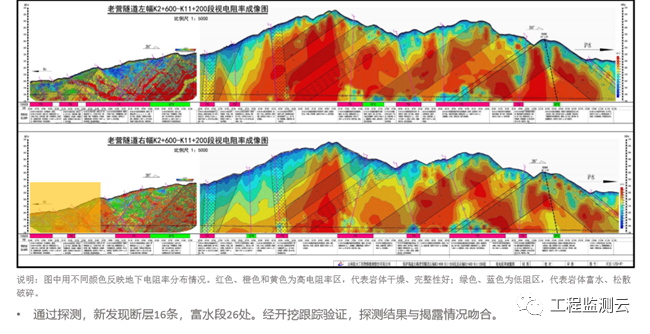

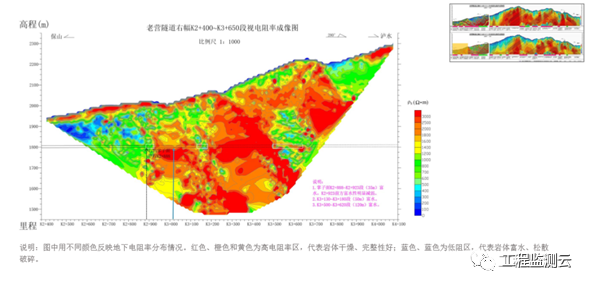

1、深埋隧道地质灾害探测技术-大功率电测深成像
使用公司专利技术--大功率电测深三维成像技术,可实现深埋长隧道地下水、断层等不良地质的三维成像,宏观判断突泥涌水、塌方、冒顶灾害潜在风险段,探测深度超过1km。
2、隧道地质雷达三维超前预报技术以及直观地质三维建模
综合三维地质超前预报技术

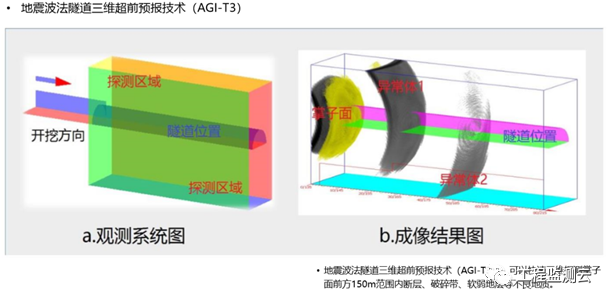

地震波法隧道三维超前预报技术(AGI-T3),可以快速三维探测掌子面前方150m范围内断层、破碎带、软弱地层等不良地质。

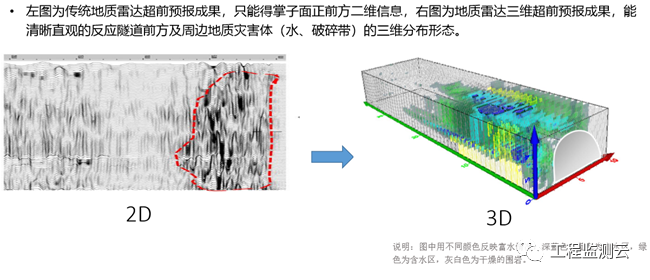

地质雷达三维超前预报技术,可以三维探测掌子面前方50m,洞身周边30m范围内富水区等不良地质

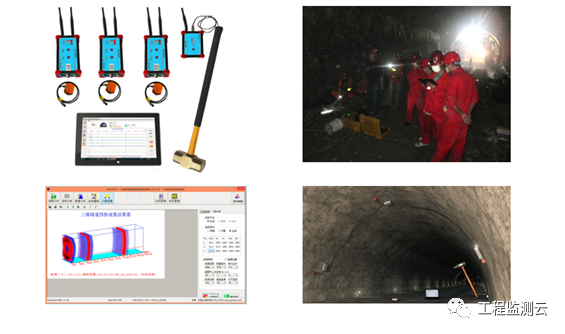

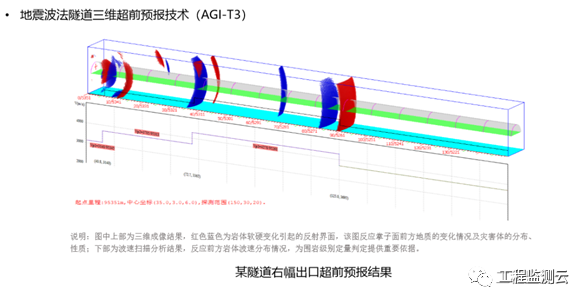

3、AGI-T3隧道三维地质超前预报技术(地震反射法)
依据空间三点定位原理,可选择锤击方式,保证安全并且提高工作效率;基于地震波共反射面元(CRS)叠加和偏移成像原理,可以快速三维探测掌子面前方150m范围内断层、破碎带、软弱地层等不良地质。地质雷达三维超前预报技术,可以三维探测掌子面前方50m、洞身周边 30m范围内富水区等不良地质。

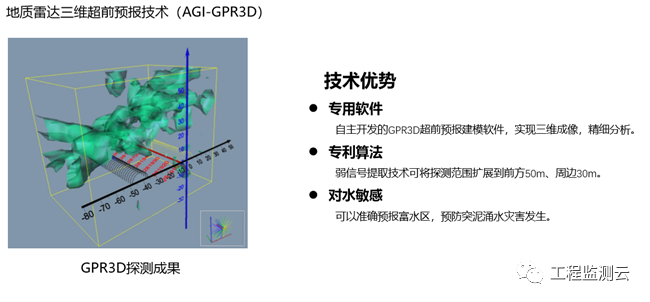

4、地质雷达三维超前预报技术

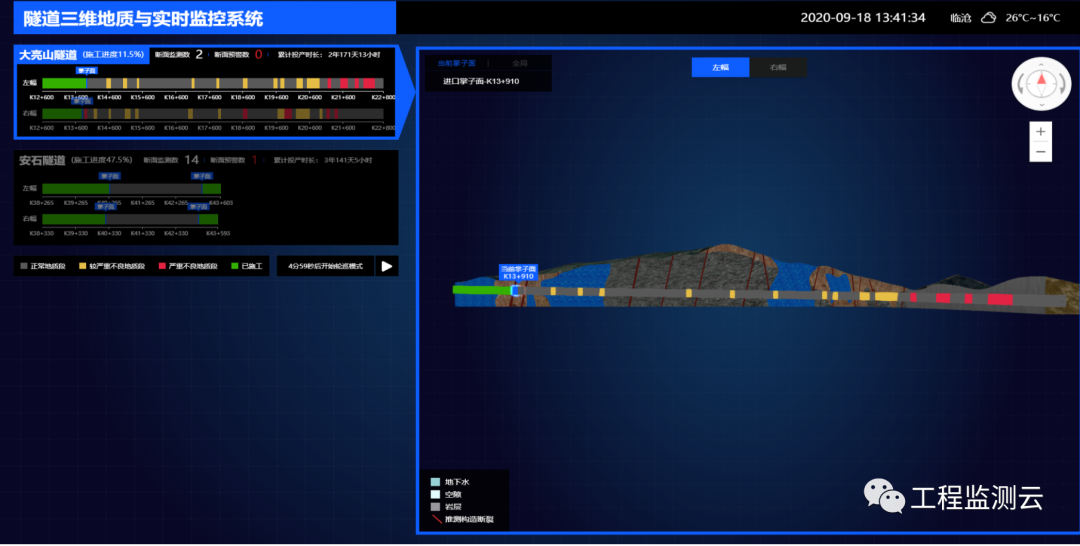

二、地质模型成果可视化的实际运用展示

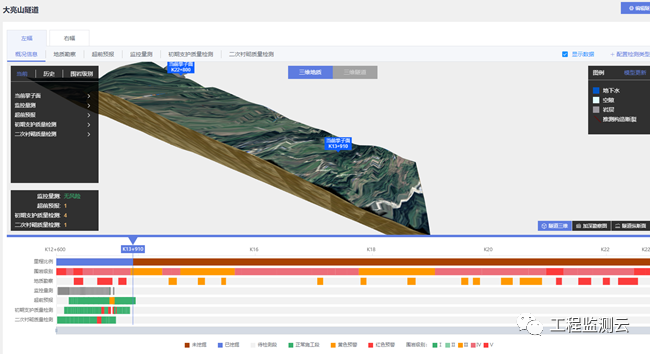

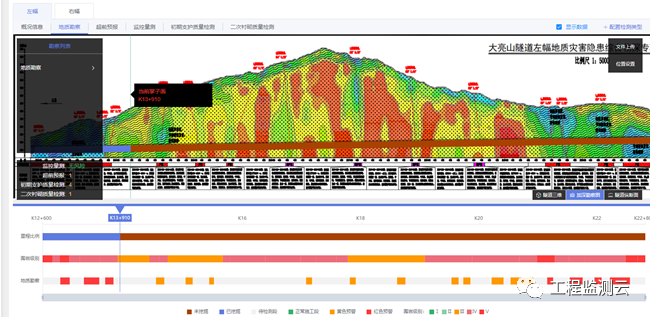

1、以大亮山隧道为例,呈现建设概况主页

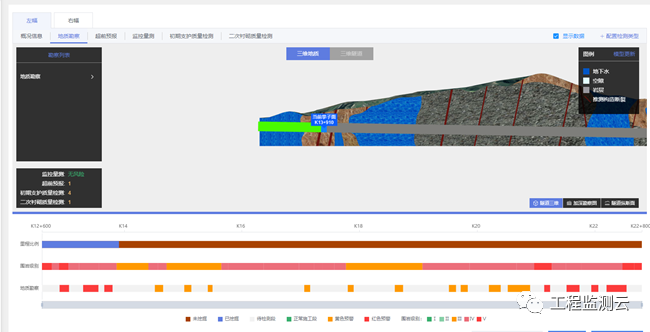

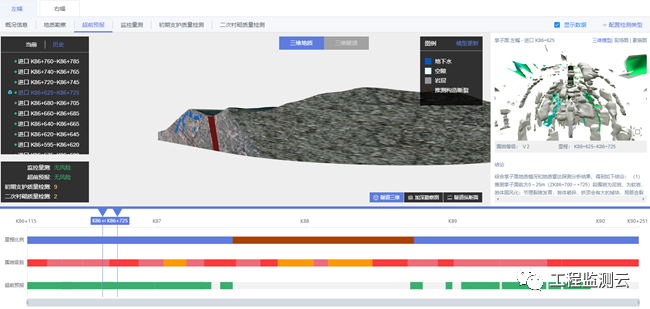

2、点击左幅或者右幅,选择地质勘察,超前预报,可以直观看到下一步施工时,地下水、空隙、岩层及推断构造断裂带,直观通过预警颜色判断严重程度,并附有报告了解施工灾害详细预警情况。

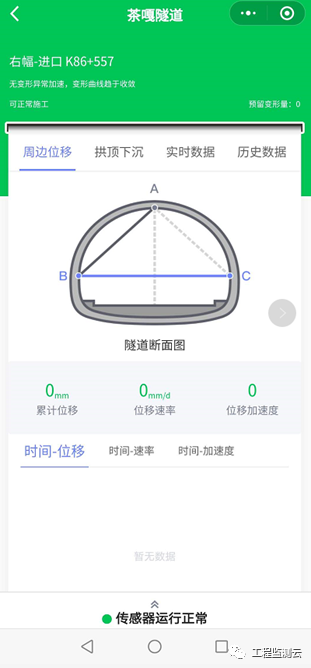

三、移动端

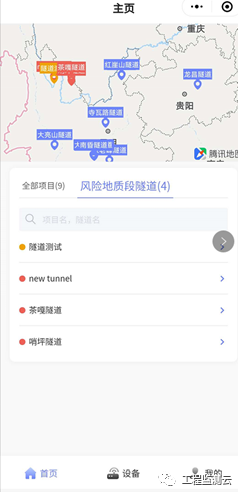

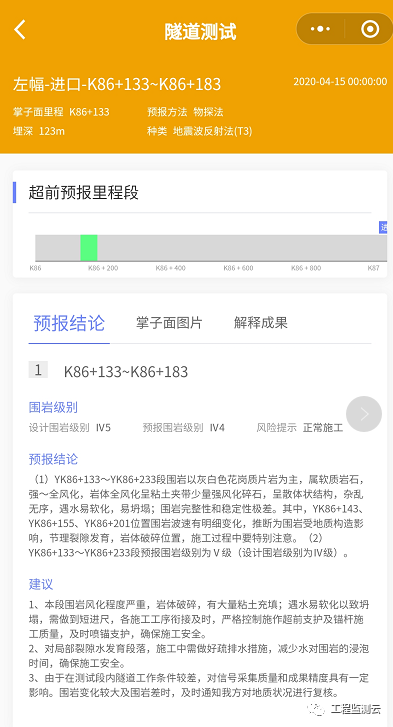

隧道施工安全系统小程序是为了方便使用者实时监控施工风险而开发的,界面简洁明了易操作,实时推送预警信息,了解隧道施工情况。
