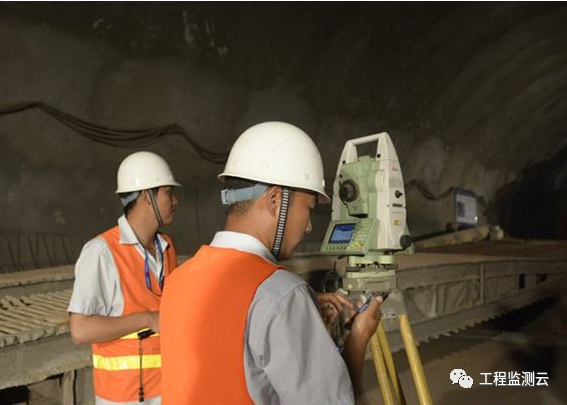

图片转自(人民网)
而且由于隧道监控量测任务量较大,每天从现场采集回来的数据量十分巨大,单纯依靠技术员手工的录入、存储、分析非常占用人力、物力,而且容易出错。云南航天检测是全国物探行业的领军企业,我公司有自己的工程师研发的隧道自动监控量测系统及设备。下面我们一起来了解下。

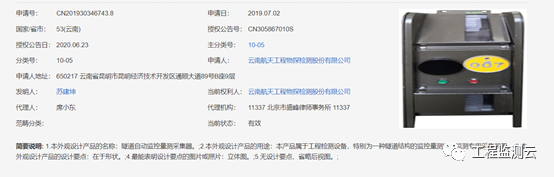

一、获得国家专利的航天检测自动监控量测仪
这是第一代设备:
目前已经升级到了第三代:

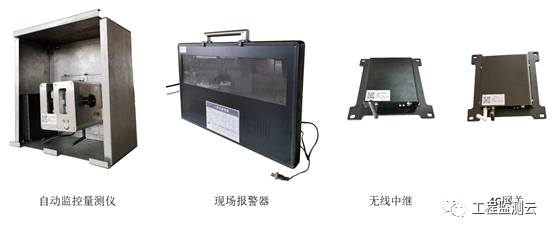

本系统主要由硬件和软件两大部分组成。第一部分是由AGI-LC无线自动监控量测仪、WR无线中继、WG网关及LAT现场数显报警设备等硬件构成。第二部分是由隧道监测预警云平台及隧道监测预警APP等软件构成。

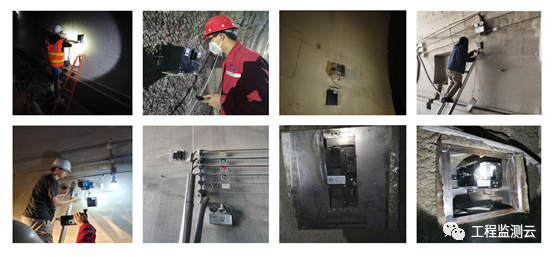

现场安装照片
二、自动监控量测工作原理:

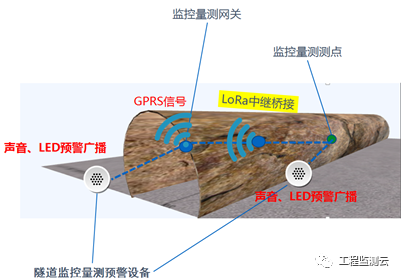

航天检测隧道监控量测系统硬件布置大致如下图所示,在初支监测断面安装AGI-LC无线自动监控量测仪采集拱顶下沉及周边收敛数据,通过LoRa协议将数据无线传输给洞口GW远传网关,再通过网关将采集的数据远传至Internet云平台。当隧道掘进的深度超过一定距离时,为了使采集的数据能正常发送给网关,会根据掘进深度在隧道掘进中间部位安装WR无线中继,每500M布置一个,数量视掘进距离而定。本系统考虑到作业人员安全在监测断面及洞口各配置了一个LAT现场报警器,两个警报器分别通过AGI-LC无线自动监控量测仪和GW远传网关各获得一份数据,实时显示拱顶下沉及周边收敛数据,当触发预警条件时,通过高音喇叭及时语音广播,通知现场人员撤离,并通过LED显示屏指示撤离方向。
AGI-LC无线自动监控量测仪布置在初支边墙上,一般距墙脚1.5M处。目前布置有两种方案。第一种方案如图5所示,在初支左边墙且单边布置,第二种方案如图6所示,在初支边墙且双边布置。由于AGI-LC无线自动监控量测仪是利用激光测距模块采集距离数据在通过角度传感器获取激光束角度,从而计算得出拱顶下沉及周边收敛量,所以每一个监测断面只需一台AGI-LC无线自动监控量测仪就能满足监测需求,这也是第一种布置方案的理论依据来源。在第一种布置方案的基础上,为求更加精确测量数据,通过两侧各布置一台AGI-LC无线自动监控量测仪形成对测,从而得到第二种布置方案。WR无线中继布置于二衬上距墙脚1.5M左右。GW远传网关布置于洞口周围,因是太阳能供电需调节好太阳能板角度。
图片备注:有单边布置方案,也可以双边布置

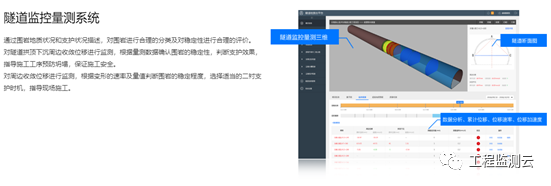

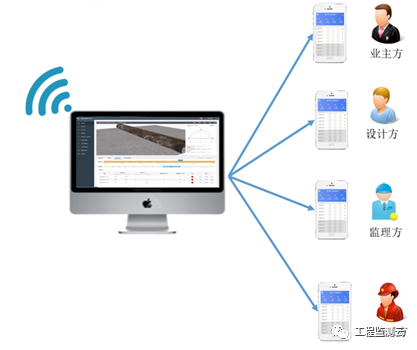

当接收到隧道断面的监测数据后,监测预警云平台实时在线分析,内置核心预警算法、防误报算法,可生成日报、周报、预警报告。该平台同时可接入传统的人工监控量测数据。遇到警报信息,第一时间推送至手机APP。业主等各方可通过手机APP随时了解隧道情况。
三、软硬件结合的云平台高效工作
下面我们来看下运用实例:

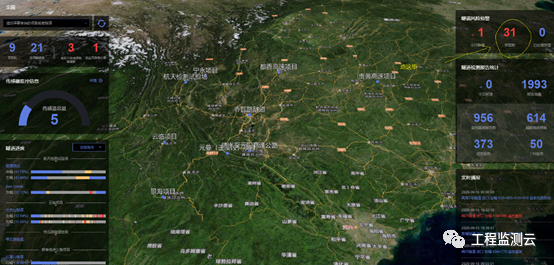

在我检测云平台的主页就可以清晰了解隧道监控量测预警

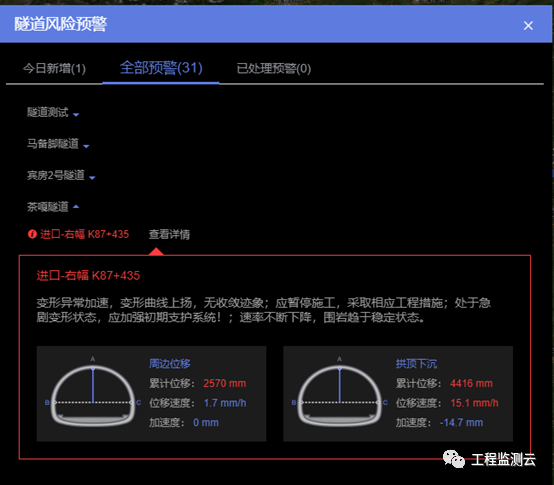

黄色字指示处,点击预警数,弹出提示后选择相应信息可看到预警详情。

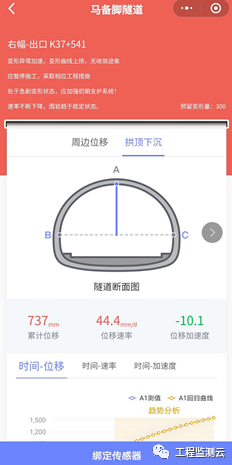

这是变形厉害的

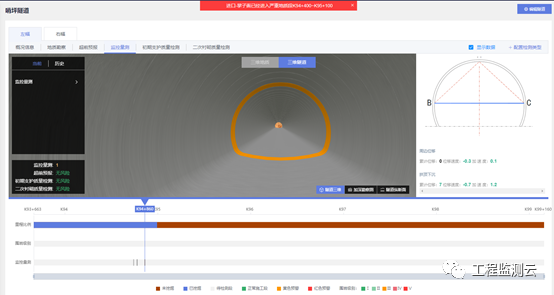

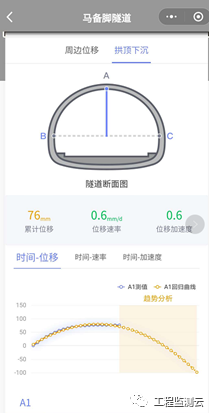

下图是某项目隧道的一个智能预警分析图,直观可见目前该段已进入黄色预警施工段
但因为位移不厉害,仍然可以进行施工
隆重介绍设备特色:趋势预测

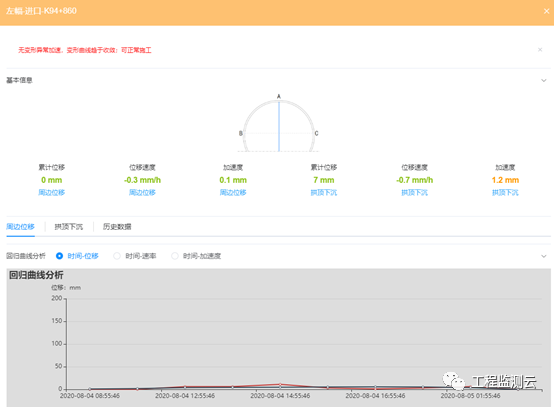

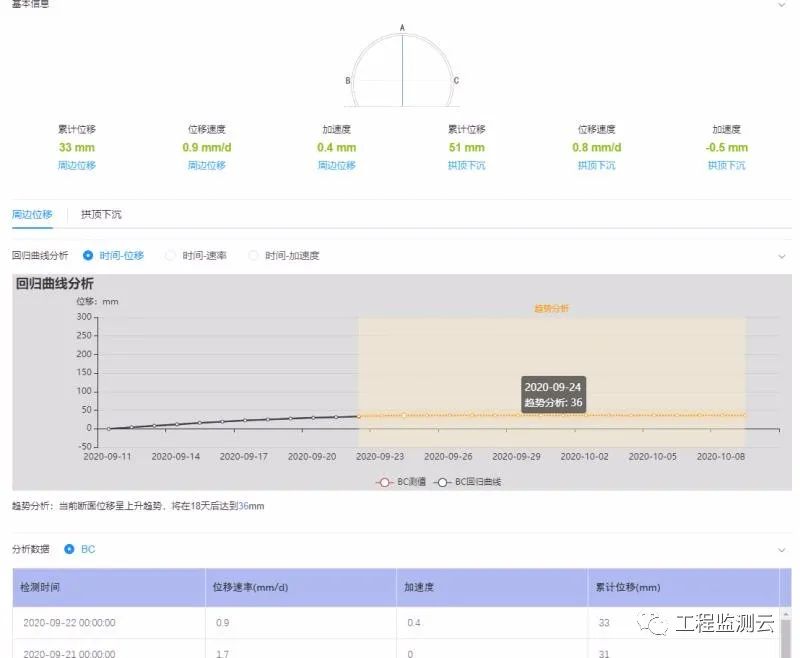

能进行变形趋势的预测(下图的黄色区域),利用了回归预测算法,这个功能可以给提供给施工方数据参考,比如几点几分变形量大道多少。
能进行变形趋势的预测,提供给施工方数据参考
四、移动端
